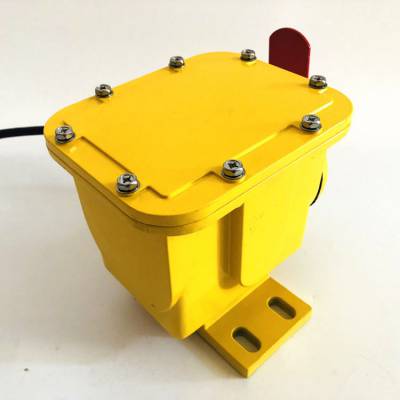

- JSB/GDZS-B光電檢測縱向撕裂保護裝置詳細介紹JSB/GDZS-B光電檢測縱向撕裂保護裝置防撕裂開關，強度高、重量輕，殼體防塵、防雨，可在惡劣條件環境中長期工作，在皮帶出現由于撕裂、戳破、絞結處損壞或鋒利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖信號或關掉輸送機，以防止造成更大的損失。JSB/GDZS-B光電檢測縱向撕裂保護裝置產品描述生產工藝：殼體防塵、防雨、適合室內外安裝產品優勢：簡單實用常用材質：鋁鋅壓鑄產品規格：工作電壓220V常開觸點JSB/GDZS-B光電檢測縱向撕裂保護裝置JSB/GDZS-B光電檢測縱向撕裂保護裝置產品作用在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。JSB/GDZS-B光電檢測縱向撕裂保護裝置安裝說明防撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。掛上攔索，一端穿過撕裂開關的拉環用索扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。JSB/GDZS-B光電檢測縱向撕裂保護裝置應用范圍撕裂開關在冶金、礦山、煤炭、電力、港口等行業廣泛應用的帶式輸送機中，由于輸送物料中不可避免地夾雜有尖硬物(如鋼筋、廢鋼件等)JSB/GDZS-B光電檢測縱向撕裂保護裝置工作原理：撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端***固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，低昂物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因?yàn)榫�繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。JSB/GDZS-B光電檢測縱向撕裂保護裝置使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕裂檢測器，應安裝在*個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當檢測器安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。聲光報警器GDJ-2 A/D隔爆型礦用浮球液位開關KBU3000磁電式速度傳感器TCDM12-80-C無觸點電子接近開關WJK-ⅡTD422-01Y-1090/2512限位開關縱向撕裂開關XTD-PTW-AKHFDLT2-II雙向拉繩開關縱向撕裂保護開關FSZL-K接近開關IAW-2210KA二線制/1/常開/240VAC手動雙向拉繩開關AS-LS350限位開關XS618B1MAL2C24/220AC輔助開關QZ-EBBC-588 250VAC額定電壓24VD，也叫微動開關，微動觸點
