HQSL-IY卓信礦用帶式輸送機膠帶防撕裂開關詳細介紹

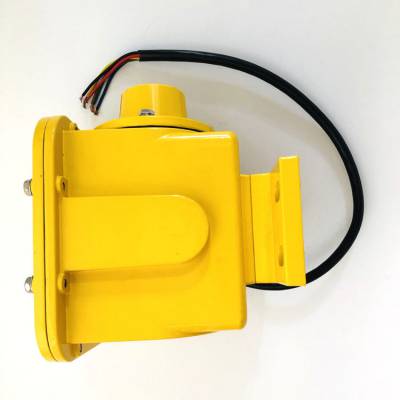

HQSL-IY卓信礦用帶式輸送機膠帶防撕裂開關
概述
在皮帶出現由于撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供baojing信號或關掉輸送機。
撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的hangkong鋼絲繩連接起來。繩的一端yongjiu固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，低昂物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出baojing或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機
HQSL-IY卓信礦用帶式輸送機膠帶防撕裂開關
技術參數
1、輸出觸點：1常開1常閉
2、觸點容量：AC/380V/5A
3、輸出延時：0.6S
4、功率： ≤30W
5、通訊接口：RS485地址編碼終端器（用戶選配）
6、通訊距離：雙絞線1.2公里，光纜50公里
HQSL-IY卓信礦用帶式輸送機膠帶防撕裂開關
安裝與調試
1、撕裂開關設置在受料段膠帶下緩沖托輥之間。
2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5、收緊雙方支架中間孔內的攔索然后扣死索扣。
6、攔索的松緊：一般作用在09kg即可觸發開關為宜。
7、膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
HQSL-IY卓信礦用帶式輸送機膠帶防撕裂開關
工作原理
縱向撕裂保護裝置主要用于檢測帶式輸送機膠帶的縱向撕裂，當膠帶發生縱向撕裂時能及時發出停機信號以防撕裂事故擴大。
在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。
HQSL-IY卓信礦用帶式輸送機膠帶防撕裂開關
范圍說明
廣泛適用于礦山、冶金、電力、港口碼頭等上運行輸送機的膠帶保護。特別適用于大傾角、大運量、長距離的上山強力型或普通型膠帶輸送機。 當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能
HQSL-IY卓信礦用帶式輸送機膠帶防撕裂開關
故障及維護
a. 檢查、調整、更換零件時，要確認帶式輸送機處于停機狀態，并有專人監護。
b. 維修人員應定期處理斷帶抓捕器上的積灰，保證良好的清潔狀態。
c. 在運行中避免皮帶的嚴重跑偏。
d. 定期檢查斷帶抓捕器各處的緊固件是否松動，發現松動及時緊固，特別是大螺栓及機架上連接螺栓的緊固情況，發現零件有損壞應及時更換。
e. 定期檢查閘塊的動作及磨損情況，發現異常應及時處理。
f. 定期清洗軸承，給軸承添加適量鋰基潤滑脂，在運轉過程中軸承溫度不應超過環境溫度35°C，但zui高不超過75°C。
g. 定期檢查斷帶抓捕器各輥正轉的靈活性，反轉時發生制動動作的可靠性。
h. 運轉過程中，如發生異常聲音時應立即停車檢查。
山東卓信電氣有限公司是一家從事縱向撕裂開關的，這里云集了型號眾多的縱向撕裂開關、滾珠型縱向撕裂開關、鋼繩式縱向撕裂開關、手柄式縱向撕裂開關、感知式縱向撕裂開關、防爆縱向撕裂開關、隔爆型縱向撕裂開關、本安型縱向撕裂開關，還有耐高溫縱向撕裂開關、防撕裂傳感器、撕裂檢測器等，我們不僅提供常規型號的縱向撕裂檢測儀，還可以根據客戶的具體要求定制新的縱向撕裂保護裝置，不斷開發研制新的產品型號，以滿足不斷變化的市場需求，健全杭榮公司的產品種類和型號，若你有需要采購縱向撕裂檢測裝置，在網上搜索不到該型號，你可以直接打電話給我進行咨詢或者詢價，我們是生產縱向撕裂開關的，快速報價，品質好，型號多，規格全，壽命長，售后好的縱向撕裂檢測器就可以出現在你的眼前了，歡迎你的來電咨詢或者采購，欲購從速哦！
