TYZL-B-II皮帶機撕裂開關安裝位置詳細介紹

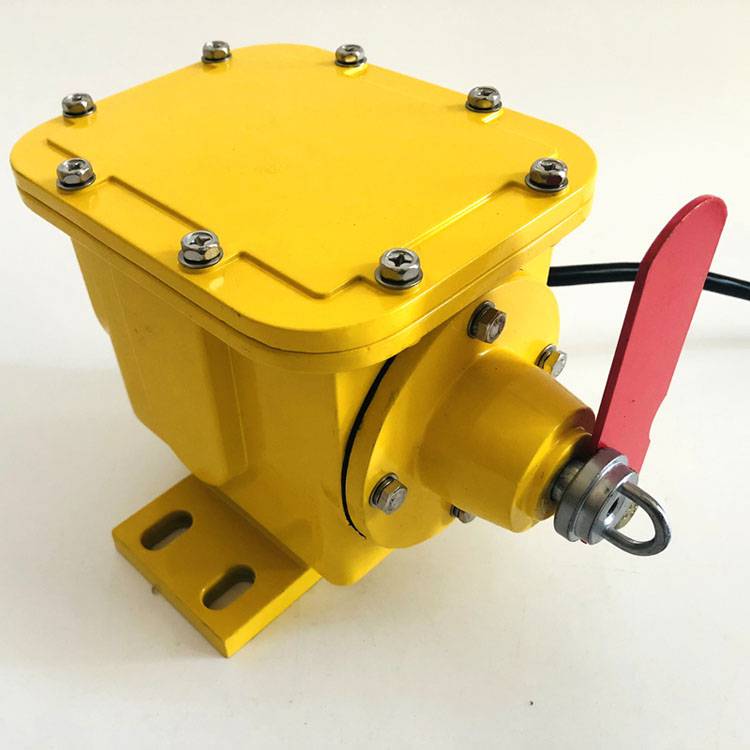

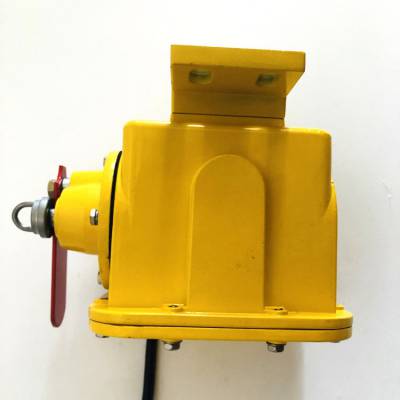

TYZL-B-II皮帶機撕裂開關
安裝位置
用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。
用途及適用范圍：帶式輸送機在輸送物料過程中，由于物料、雜物或金屬件易劃傷或穿透輸送帶，特別是綱絲繩芯輸送帶會造成縱向撕裂事故，給國家財產帶來重大損失。 ZL系列輸送帶縱向撕裂監測裝置為膠囊式，當輸送帶發生撕裂事故時能可靠 的發出警報信號和停機信號，避免事故的擴大。適用于各行業帶式輸送機輸送帶 的安全保護。
TYZL-B-II皮帶機撕裂開關
工作原理及性能
ZL系列縱向撕裂監測裝置由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，當帶式輸送機輸送帶被異料穿透后，隨著輸送帶運行帶動異物使 感知器受到擠壓，或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口 的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號。控制線路具有自鎖和延時功能。控制箱面板設有報警指示燈，當輸送帶發生撕裂時，控制電路接收感知器檢測出 的開關信號，發出報警和停機信號。此感知器呈槽形結構， 適用于槽形帶式輸送機，安裝在輸送機承載輸送帶下面，主要監測因物料穿透輸 送帶所致的撕裂事故，發出事故信號，從而達到防止或減少輸送帶撕裂
TYZL-B-II皮帶機撕裂開關
特點：（1）安裝方便；（2） 控制線路設有延時繼電器， 以免發生錯誤動作，延時可調，延時范圍為 1~5s；（3）檢測元件感知器密封性較強，可在惡劣條件下使用； （4）控制箱面板設有自校按鈕，按下自校按鈕時，可模擬現場故障，實現上述撕裂報警功能
在輸送帶出現由于撕裂、戳破、鉸結處損害或銳利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖報警信號或關掉輸送機，限度減少輸送帶的損害。
縱向撕裂檢測器用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。
TYZL-B-II皮帶機撕裂開關
技術規格
1. 海拔高度低于2000m
2. 環境溫度：-35℃—+60℃
3. 相對濕度：不大于95％
4. 供電電源：電控箱AC220V 50Hz
5. 輸出接點數量：一組轉換觸點
6. 輸出接點容量：AC220V
7. 絕緣電阻：≤20MΩ
8. 絕緣電壓：AC1000V試驗1分鐘
9. 可靠性：1000000次
TYZL-B-II皮帶機撕裂開關
使用環境條件
海拔高度：不超過2000M；
環境溫度：-35℃~+60℃；
相對溫度：不大于90％；
大氣壓力：80~110kpa；
：IP５4；
絕緣電壓：電控箱AC220V50Hz；
輸出接點數量：一常開、一常閉一組接點；
輸出接點容量：AC220Ｖ ；
絕緣電阻：≤20MΩ；
絕緣電壓：AC1000Ｖ試驗1分鐘；
使用壽命：檢測器無故障工作達三年
TYZL-B-II皮帶機撕裂開關
結構特點
1.堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝。
2.本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。
3.結構簡單牢固，不需維護。
4.殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。
5.整體式蓋板設計，易于接線及維修
6.機內選用微動開關。
7.大容量開關觸點，即可觸發開關
TYZL-B-II皮帶機撕裂開關
安裝說明
1、撕裂開關設置在受料段膠帶下緩沖托輥之間。
2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5、收緊雙方支架中間孔內的攔索然后扣死索扣。
6、攔索的松緊：一般作用在09kg即可觸發開關為宜。
7、膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
撕裂開關常被用作皮帶輸送機皮帶撕裂檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機配套使用。
TYZL-B-II皮帶機撕裂開關
產品作用
在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。
