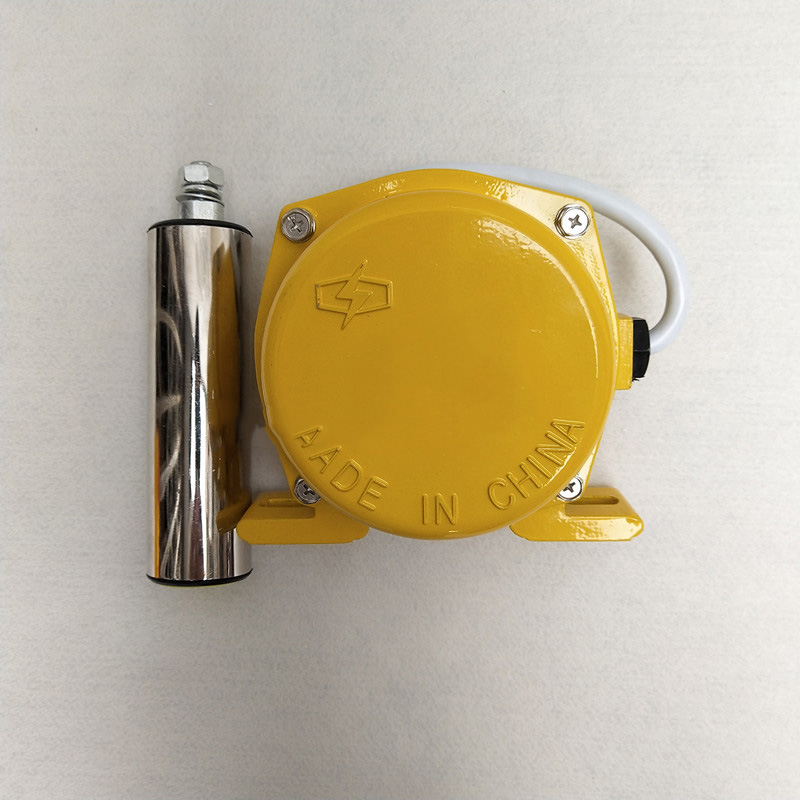

KBW-220P防爆跑偏開關
通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。
KBW-220P防爆跑偏開關參數
KBW-220P防爆跑偏開關技術參數：
開關觸點容量：AC 380V 10A
外殼：鑄鋁防水，防腐
防護等級：IP65
動作角度：一級12° 報警信號，二級30° 停機信號；
作用力（kg）3
應用范圍：
常規皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統
堆垛、取料輸送機
傾斜和梭式輸送機
起重機/挖掘機起重臂限位
裙邊給料機/輸送機
重開極限開關
特殊選件：
不銹鋼蓋板螺絲
不銹鋼動作桿及不銹鋼立輥
可選配安裝支架
可增加開關觸點個數
接線方式：
本機出廠時已配長度為1.0米電纜線，
接線方式參照標牌所示線色。
具體規格型號參數來電詳詢：15653705058 張經理
KBW-220P防爆跑偏開關
跑偏開關是用于檢測皮帶輸送機運行過程中輸送帶跑偏程度并進行報警的一種保護裝置，也用于在皮帶嚴重跑偏時自動觸發緊急停機。跑偏開關按照一定間隔(約50m)固定安裝于皮帶輸送機兩側支架上，跑偏開關的滾輪部分在受到偏離中心運轉的輸送帶的邊沿擠壓后產生偏轉，當滾輪偏轉到一定角度時觸發開關接點動作。
跑偏開關選型原則及注意事項：
(1)盡量選擇二級或多級跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
(2)優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
(3)有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關代替滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是價格昂貴。
跑偏開關安裝方法及注意事項：
(1)選則合理的安裝間距。皮帶跑偏多發生在頭尾兩端，所以在距離輸送機頭尾15m之內就應該安裝跑偏開關，皮帶輸送機中部的跑偏開關安裝間距一般應盡量控制在50m之內。
(2)根據輸送機設備工藝要求選擇合理的跑偏范圍。一般不允許皮帶跑偏位移超出皮帶寬度的1/5，不允許皮帶跑偏擦碰到側面的固定機構，皮帶頭尾兩端允許跑偏的范圍至少應控制在滾筒兩側的支撐機構之間。
(3)跑偏開關的安裝支架應該制作成可以沿皮帶側向調節跑偏開關位置的結構。這樣是為了根據現場實際情況小范圍調整允許跑偏的范圍。
跑偏開關的日常維護
跑偏開關
①跑偏開關操縱桿的滾輪需要緊貼于皮帶邊緣安裝，不要擠壓也不可離開太遠用于設備緊急停止或報警輸出。
②操縱桿滾輪外圍附著大量灰塵時，需要及時清除。
③隨時觀察滾輪的磨損情況，如果確認滾輪磨損2mm以上時，按設備操作說明方法加以更換。更換滾輪后需要鎖緊螺帽。操作擺動滾輪確認皮帶跑偏開關是否正常動作。如果需要檢測或更換配線，調整等原因打開了外盒，一定注意等作業完把外盒裝上鎖緊螺絲，以免進水和灰塵，造成事故。
④培養現場員工的專業性和安全維護意識，以人為本，以機為輔，快速安全的提高皮帶輸送機上的工作效率。
跑偏開關相關的其他型號KBW-220P防爆兩級跑偏開關，DPK-10-45、DPP-K2 DPT、ELAP-20、FPK-12-30、HFKPT1-10-45、JHFP-12-30、JPK2-S、KBP3 127、KPT1、KPT1-12-30、LLD2-1
KBW-220P防爆兩級跑偏開關結構特點：
通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。
使用與安裝：
防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。
技術參數：
開關觸點容量：AC 380V 10A
外殼：鑄鋁防水，防腐
防護等級：IP65
動作角度：一級12° 報警信號，二級30° 停機信號；
作用力（kg）3
應用范圍：
常規皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統
堆垛、取料輸送機
傾斜和梭式輸送機
起重機/挖掘機起重臂限位
裙邊給料機/輸送機
重開極限開關
特殊選件：
不銹鋼蓋板螺絲
不銹鋼動作桿及不銹鋼立輥
可選配安裝支架
可增加開關觸點個數
接線方式：
本機出廠時已配長度為1.0米電纜線，
接線方式參照標牌所示線色。
DH03E-1-W、DH01E-1-W、DH02E-1-W、DH03E-1-TH 、DH01E-1-TH、DH02E-1-TH、XT-SS-1D、XDH-HL、YHSJ-II、DH02E-1-WW、XTD-SH、JYB/RDC-B、KBJ-220Y、EXDH-III、FYDDH-02、YB.RDC-C、DH-IV、SMS-PXK-BI,SMS-BI兩級跑偏開關
KBW-220P防爆兩級跑偏開關其他相關皮帶輸送機開關
 |
 |
 |
 |
 |
 |
皮帶輸送機跑偏開關與打滑開關的選型與安裝
我們都知道在輸送系統中，皮帶輸送機的運行狀況直接關系到生產過程中設備和人員的安全。所以，如何使皮帶輸送機保護裝置穩定、可靠地在生產運行中充分發揮安全保護作用，有著十分重要的現實意義。輸送機在運行中容易跑偏及打滑是用戶使用過程中常見的問題，這些問題極容易造成輸送帶斷裂等故障，甚至影響人員的安全，因此在輸送機上安裝這些保護裝置是極有必要的。常見的防止輸送機跑偏的和打滑的裝置有兩種：跑偏開關和打滑開關，這里我們分別對其選型和安裝進行講解，以及一些要注意的事項總結出來，方便用戶了解和選用。 跑偏開關是用于檢測皮帶輸送機運行過程中輸送帶跑偏程度并進行報警的一種保護裝置，也用于在皮帶嚴重跑偏時自動觸發緊急停機。跑偏開關按照一定間隔(約50m)固定安裝于皮帶輸送機兩側支架上，跑偏開關的滾輪部分在受到偏離中心運轉的輸送帶的邊沿擠壓后產生偏轉，當滾輪偏轉到一定角度時觸發開關接點動作。
跑偏開關與打滑開關選型原則及注意事項：
(1)盡量選擇二級或多級跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
(2)優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
(3)有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關代替滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是價格昂貴。
跑偏開關與打滑開關安裝方法及注意事項：
(1)選則合理的安裝間距。皮帶跑偏多發生在頭尾兩端，所以在距離輸送機頭尾15m之內就應該安裝跑偏開關，皮帶輸送機中部的跑偏開關安裝間距一般應盡量控制在50m之內。
(2)根據輸送機設備工藝要求選擇合理的跑偏范圍。一般不允許皮帶跑偏位移超出皮帶寬度的1/5，不允許皮帶跑偏擦碰到側面的固定機構，皮帶頭尾兩端允許跑偏的范圍至少應控制在滾筒兩側的支撐機構之間。
(3)跑偏開關的安裝支架應該制作成可以沿皮帶側向調節跑偏開關位置的結構。這樣是為了根據現場實際情況小范圍調整允許跑偏的范圍。
打滑開關是用來檢測輸送帶與傳動滾筒之間的滑動并進行報警的一種保護裝置，可用于在皮帶輸送機發生打滑時自動觸發緊急停機。打滑開關的種類比較多，工作原理和檢測方法也各有不同。比如按照檢測方法劃分，有直接檢測輸送帶速度并與設定的標準速度比較的觸輪式打滑開關，有檢測從動輪轉速并與設定的標準轉速比較的打滑開關，有同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關；按照內部工作原理分，有磁阻式、磁電式、光敏式等等。很多打滑開關裝置還能夠實時提供輸送帶線速度或滾筒轉速的信號顯示和輸出。
跑偏開關與打滑開關選型原則及注意事項：
應該根據被檢測帶式輸送機的實際運動速度選擇測量范圍相對應的產品。通常輸送機正常運行時的皮帶運行線速度約為2.5--4m/s，滾筒轉速約為50--300rpm。除了同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關之外，最好選用可以自動避開皮帶輸送機啟動時低速狀態的產品。由于輸煤皮帶的打滑報警實際上是低速報警，所以在輸送機啟動過程中應該屏蔽打滑報警，可以采用輸送機啟動時延時檢測的方法(即啟動開始后延時一段時間，待皮帶輸送機達到正常轉速后接通打滑開關工作電源)，但是實現起來比較麻煩。
有些產品可以自動避開輸送機啟動時低速狀態：輸送機啟動的同時給打滑開關供電，打滑開關得電工作后延時一段時間后才開始正常檢測皮帶速度。盡量選擇帶實際速度顯示并可以遠程傳送速度信號的產品。
跑偏開關與打滑開關安裝方法及注意事項：
根據不同的產品類型選擇合適的安裝方式。非接觸式打滑開關應盡量安裝在遠離強電磁場干擾的位置，并罩上金屬罩。打滑報警值的設定應該進行現場實測后設置。每個皮帶輸送機的速度參數一般都不相同，實際的皮帶運轉速度還受到輸送機安裝方式及其結構的影響，所以必須逐一設置每條輸送機的打滑開關的動作報警值。
通過對皮帶輸送機安裝跑偏開關和打滑開關這兩種保護裝置，可以有效的降低輸送機故障發生的幾率，減少故障停機時間，同時還能更好的對輸送設備及人員安全進行保護。
 |
濟寧市卓信機械設備有限公司是一家專業生產跑偏開關，打滑開關，拉繩開關，溜槽堵塞開關，傾斜開關的廠家。公司生產設備先進，技術力量雄厚，檢測設備齊全。具有先進的生產與銷售團隊，產品質量優異，售前售后服務一流。
濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。我廠以先進的管理理念，科學系統的管理方法，靈活的經營機制，持續不斷的技術創新，努力發揮行業優勢，與社會各界同仁一起攜手合作，竭誠為廣大客戶提供全方位的優質服務！！
跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品，對于輸送帶在出現跑偏的情況下起到自動報警和停機的一種安全保護裝置。
簡介
跑偏開關有兩級角度，一般常用的是:一級角度為:10、12、20.二級角度為:30、35、45.?基本原理? 當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。
跑偏開關安裝和調整
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。皮帶跑偏多發生在頭尾兩端，所以在距離輸送機頭尾15m之內就應該安裝跑偏開關,帶式輸送機中部的跑偏開關安裝間距一般應盡量控制在50m以內，當輸送機較長時，在輸送機中間位置可每隔30-35米設1對。
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
跑偏開關適用范圍
兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機，起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備
