傾斜開關是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易、堅固且抗腐蝕。
傾斜開關用途：
溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器；翻車機缺料探頭；用于皮帶和震動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置20度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤銷后，傾斜開關恢復垂直狀態，觸點復又閉合。利用傾斜開關內觸點開合的拜年話來判斷設備的工作情況，以便及時采取措施，保護設備。
技術參數：

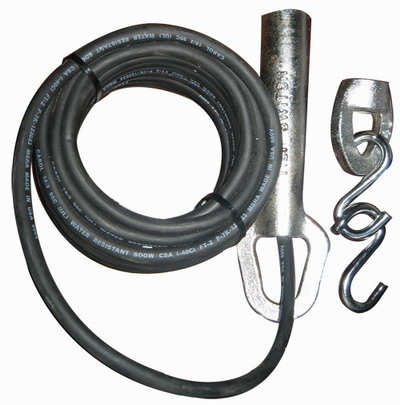

標準型
1、額定觸點：220vav/2a
2、額定溫度：-20-100°c（可以定制200°c）
3、外殼材質：不銹鋼
4、電纜長度：6米（可以定制）
5、探頭長度：180mm
6、探頭總長：210mm
7、尾部連接羅偉：m20*1.5*50
8、產品重量：1.2kg
輕 型
1、額定觸點220vac/2a
2、額定溫度：-20~100°c
3、外殼材質：工程塑料
4、電纜長度：6米（可以定制）
5、探頭長度：195mm
6、探頭總長：230mm
7、尾部連接螺紋：m20*1.5*50
8、產品重量：0.7kg
傾斜開關安裝示意圖：
安裝時注意使用鋼絲繩或鏈懸掛產品，必須使電纜保持松弛狀態，否則影響產品動作。

垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的水銀觸點動作，常閉觸點打開。當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。
傾斜開關特點：
傾斜開關可單獨使用探頭，也可配合控制裝置使用
報警輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。
正常/報警位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態
堅固，抗腐蝕
傾斜開關安裝簡便
控制裝置為印刷電路板結構
所有探頭均配有安裝附件
20-43傾斜開關控制器（進口） 20-38傾斜開關控制器（國產）
控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關探頭因瞬間傾斜引起的誤動作。
控制裝置中通過跳線選擇豎直或傾斜作為正常狀態。
兩個常開常閉觸點用于外部報警或控制。
傾斜開關技術規格
電源：220 VAC ± 10%，47 － 62 Hz，10W
輸出：一個DPDT觸點，額定容量5Amp /220 VAC或5 Amp/28VDC非感性負載
時間延遲：0-10秒可調
跳線：允許將開關垂直或傾斜狀態定為正常狀態
傾斜開關應用范圍：
溜槽或轉接處堵塞探測
輸送機皮帶跑偏探測
翻車機卸料探頭
用于皮帶或振動給料機缺料或無料探測
傾斜開關技術規格
觸點：常閉，水銀開關，250mA/24 VDC非感性負載
可選：0.8A at 240VAC/1.5A at 120VAC
額定溫度：-40℃~＋300℃
外殼：鑄鐵，表面鍍鎳鉻合金 傾斜：角度15°

溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器；翻車機缺料探頭；傾斜開關用于皮帶和震動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置20度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤銷后，傾斜開關恢復垂直狀態，觸點復又閉合。利用傾斜開關內觸點開合的拜年話來判斷設備的工作情況，以便及時采取措施，保護設備。
傾斜開關又稱煤流開關.是一種結構簡單、使用方便、安全可靠的料流、料位/液位檢測工具。其體積小、重量輕、安裝容易，堅固且抗腐蝕。傾斜開關用途廣泛，如：用于溜槽或轉接處堵塞的探測；輸送機皮帶跑偏的探測；翻斗車機械卸料的探測；皮帶和振動給料機缺料或物料的探測。本產品是引進美國技術，主要元件來自進口。
傾斜開關工作原理：
傾斜開關在垂直懸掛狀態下受到外力作用且偏離垂直角度15度以上時，傾斜開關內部的開關接點動作，輸出開或關的信號（初始狀態為常閉變?yōu)閿嚅_;初始狀態為長開變?yōu)殚]合）.當外力消失后,傾斜開關內部的開關接點回復至初始狀態(常閉或長開狀態).我們可以根據傾斜開關內部接點斷開或閉合的信號變化來判斷設備的工作情況,以便及時采取相應的措施保護設備,更好的、更安全的進行生產作業。

一、傾斜開關使用條件及技術參數：
1．環境溫度：－30℃～＋70℃
2．相對濕度：不大于90%
3．防爆等級：ExdII
4．工作位置：安裝在溜槽不受物料沖擊的側壁上。
5．供電電壓：220VAC 或110VAC
6．探測器電壓：12VDC
7．可調延時：0-10秒，防止誤動作
8．輸出接點：一組常開，一組常閉
二．傾斜開關工作原理：
垂直懸掛得傾斜開關探測器受到外力作用，偏離垂直位置15度以上時，開關內部的觸點動作，常閉觸點斷開，當外力撤銷后，傾斜開關回復垂直狀態，觸點復又閉合。探測器絕對水銀觸點，及時采取措施，利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，保護的目的。傾斜開關探測器除在指定電壓內的情標準的控制裝置外殼的的防爆等級為ExdI，前面設有指示燈，綠燈為正常，紅燈為報警。控制設置中0-10秒的可調時間延時線路能避免傾斜開關因為瞬時傾斜而引起的誤動作，繼電器中有一組常開和一組常閉輸出觸點，便于連接外部報警或控制。外，標準的防水控制裝置外殼的防護等級為IP65，傾斜開關型號為LDX-S，另行說明供選用。
三．傾斜開關安裝：
正常安裝位置一般為物料下料口上方側面一米處按圖開400X300方孔，不會損傷探頭或維修方便的地方做一只開關盒即可。控制箱的接線端子排為插拔式端子排，用力向上拔出，插入即可。接線如圖，1＃2＃為探測器接點，9＃0＃為供電電源接點，5＃6＃為常閉接點，7＃8＃為常開接點，此兩組接點用于連接外部報警或控制，調整電位器順時針為“＋”，逆時針為“－”，最大延時時間為10秒，出廠時延時時間設置為1秒，用戶可根據實際使用狀況自行調節。
四．傾斜開關保養、維修：
隨企業保養維修制度進行。必須保持本產品外觀整潔，安全警示標志顯著。
啟蓋必須已切斷電源！
復原必須清潔硬封面，并在KBX-220S隔爆傾斜開關的隔爆面上涂上特種防護油脂，擰緊固定螺栓，必須“對號入座”，決不能裝反。
五．運輸儲存：
KBC-220隔爆傾斜開關在搬運過程中應“小心輕放”，“防水防潮”，不得受強烈顛簸、震動，并且防止雨雪侵襲。
