DHJY打滑開關
打滑開關又叫欠速打滑開關，皮帶輸送機保護開關，檢測開關，打滑監測裝置用于監測軸送帶與傳動滾筒和輸送帶之間的線速度之差，并能發出報警信號，實現輸送帶自動拉緊和正常停機。
DHJY打滑開關適用于檢測帶式輸送機在運行中出現的膠帶與主動滾筒之間打滑，防止打滑所造成的惡性事故，由于應用了電腦芯片和8421撥碼開關，所以檢測器的可靠性及檢測精度大大提高，用戶可按所設帶速要求自行設定，并實現啟動過程延時或啟動過程自適應方式，使檢測器更穩定，更可靠。
DHJY打滑開關參數
DHJY打滑開關技術參數：
工作電源電壓：AC220V
檢測范圍:0.5m/s-9.99m/s
脈沖：6-12Hz；轉速：0-3000rpm
開機延時：7秒
開關與目標距離：2-5mm
開關數量1組常開，1組常閉
N型為2組常開2組常閉
觸點容量AC220V 50Hz 5A
DHJY打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，DHJY打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀態。
具體規格型號參數來電詳詢：15653705058 張經理
DHJY打滑開關安裝方法
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于DHJY打滑開關開關感應面（出廠時已配感應面）
注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節打滑開關速度是時，在安裝好打滑開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開關內部電位器，調整到動作指示燈
DHJY打滑開關連接方式：
接線方式參照標牌所標線色。
DHJY打滑開關工作原理
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本打滑開關可調整速度值
DHJY打滑開關用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。DHJY打滑開關還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。DHJY打滑開關工作原理：速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。
DHJY打滑開關相關的其他型號KBJ-220Y防爆欠速打滑開關，XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S、DH-3、KBH0.5、DH-LLI
KBJ-220Y打滑開關，生產廠家優質產品
KBJ-220Y防爆打滑開關可對皮帶打滑、欠速、皮帶斷帶等狀態進行檢測，外殼采用防水防塵設計可直接安裝在惡劣環境中使用。防爆打滑開關KBJ-220Y是一種檢測精度、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。
皮帶機失速打滑開關被廣泛裝置在煤儲運皮帶機上，其目的是防止皮帶在運行過程中因打滑而造成的事故，當皮帶出現打滑時，打滑裝置動作向主控發出報警信號，提醒人員盡快處理。

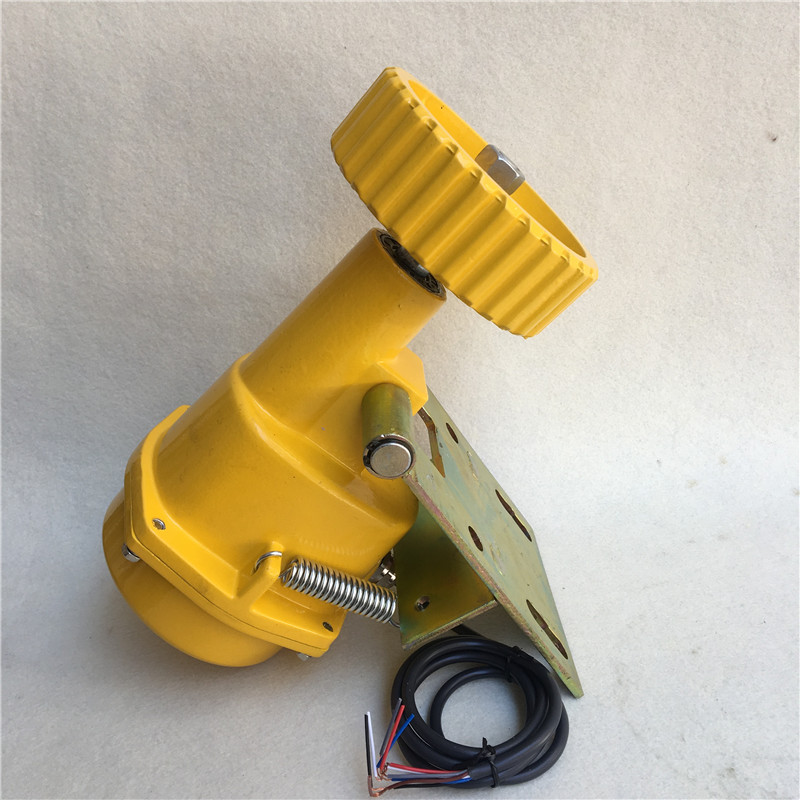

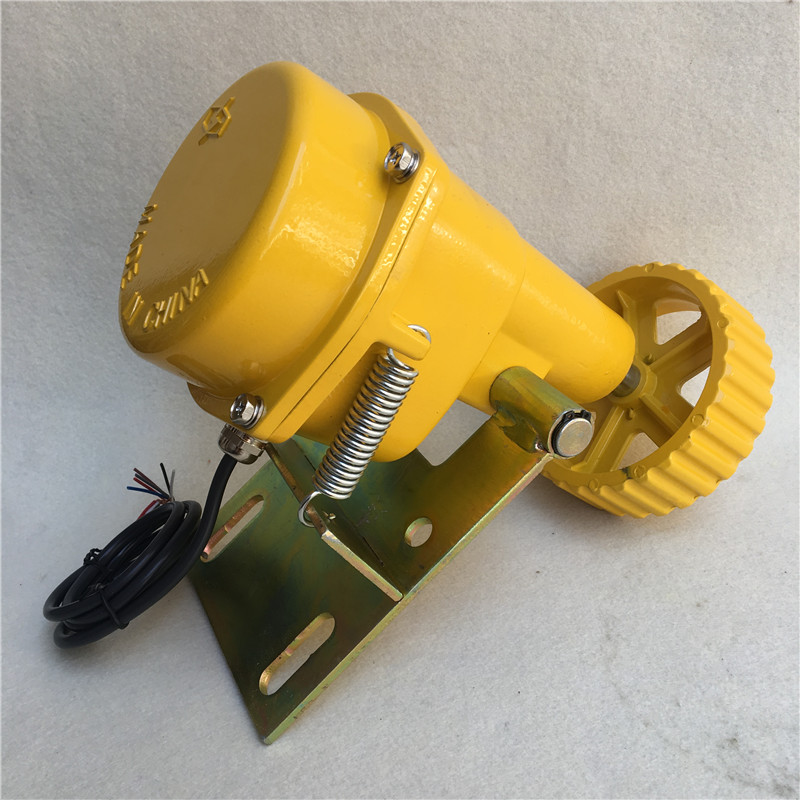

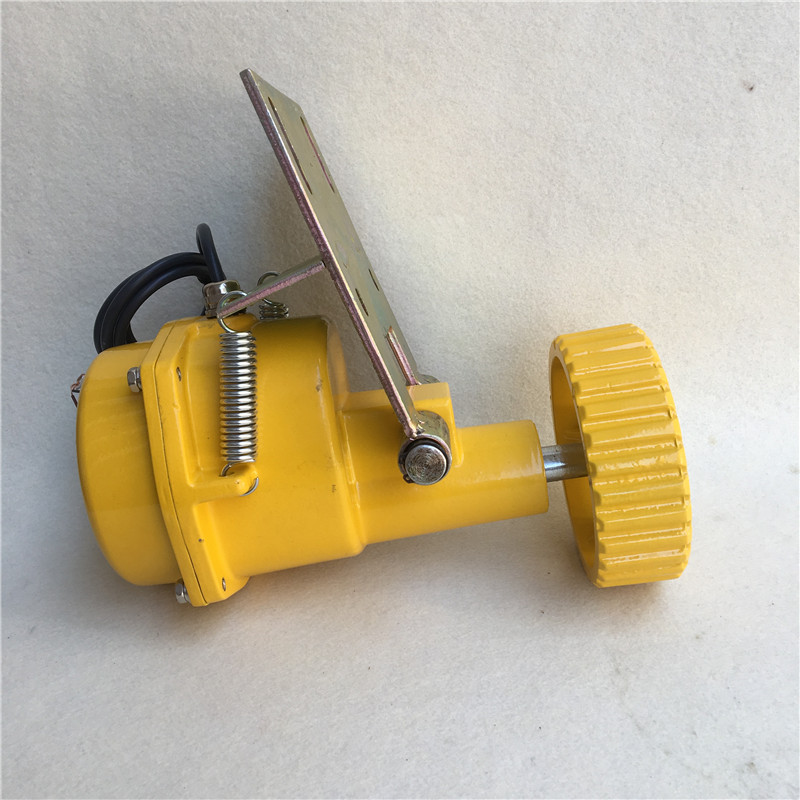

工作原理：KBJ-220Y打滑開關通過觸輪與膠帶的緊密接觸，當觸輪和運動的膠帶以線數度運動時，打滑開關內部檢測傳感器因紅外線收發光源不斷遮擋，輸出脈沖信號，由光電隔離后進入計數單元，同時又反映膠帶的實際帶速。
使用條件及技術參數:海拔高度低于2000m;
環境溫度-35~60℃；
相對濕度不大于95%；
大氣壓力80~110kpa；
防護等級IP67；
KBJ-220Y打滑開關工作安裝位置：安裝在該向滾筒上或帶式輸送機上膠帶下面；
在膠帶機起車或停機過程中檢測器自行延時，帶速正常開始檢測。
輸出接點數量，一常開一常閉一組轉換接點；動作方向，雙向。
KBJ-220Y打滑開關產品特點：
1、KBJ-220Y隔爆打滑開關壽命長、維護費用低。
2、兩螺栓固定，確定安裝簡易。
3、一體化結構，集中的控制裝置，設定或故障檢修簡單。
4、無運動部件、無磨損、安全壽命長，
KBJ-220Y打滑開關技術指標：
工作電源電壓：220VAC
檢測范圍：脈沖10-500HZ；轉速：0-3000rpm；帶速：0.1-9.9米
檢測狀態：正常/打滑1、打滑2/停機
開關與目標距離：5-12mm
開關數量：4組常開+4組常閉
觸點容量：AC220V 50Hz 5A
輸出延時：0-99秒
延時時間：10秒
防護等級：IP66有良好的抗震動性，有較好的防水性
KBJ-220Y打滑開關是一種檢測精度、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。KBJ-220Y隔爆打滑開關可對皮帶打滑、欠速、皮帶斷帶等狀態進行檢測，外殼采用防水防塵設計可直接安裝在惡劣環境中使用。
DH03E-1-W、DH01E-1-W、DH02E-1-W、DH03E-1-TH 、DH01E-1-TH、DH02E-1-TH、XT-SS-1D、XDH-HL、YHSJ-II、DH02E-1-WW、XTD-SH、JYB/RDC-B、KBJ-220Y、EXDH-III、FYDDH-02、YB.RDC-C、DH-IV、SMS-PXK-BI,SMS-BI兩級跑偏開關
DHJY打滑開關其他相關皮帶輸送機開關
 |
 |
 |
 |
 |
 |
皮帶輸送機跑偏開關與打滑開關的選型與安裝
我們都知道在輸送系統中，皮帶輸送機的運行狀況直接關系到生產過程中設備和人員的安全。所以，如何使皮帶輸送機保護裝置穩定、可靠地在生產運行中充分發揮安全保護作用，有著十分重要的現實意義。輸送機在運行中容易跑偏及打滑是用戶使用過程中常見的問題，這些問題極容易造成輸送帶斷裂等故障，甚至影響人員的安全，因此在輸送機上安裝這些保護裝置是極有必要的。常見的防止輸送機跑偏的和打滑的裝置有兩種：跑偏開關和打滑開關，這里我們分別對其選型和安裝進行講解，以及一些要注意的事項總結出來，方便用戶了解和選用。 跑偏開關是用于檢測皮帶輸送機運行過程中輸送帶跑偏程度并進行報警的一種保護裝置，也用于在皮帶嚴重跑偏時自動觸發緊急停機。跑偏開關按照一定間隔(約50m)固定安裝于皮帶輸送機兩側支架上，跑偏開關的滾輪部分在受到偏離中心運轉的輸送帶的邊沿擠壓后產生偏轉，當滾輪偏轉到一定角度時觸發開關接點動作。
跑偏開關與打滑開關選型原則及注意事項：
(1)盡量選擇二級或多級跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
(2)優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
(3)有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關代替滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是價格昂貴。
跑偏開關與打滑開關安裝方法及注意事項：
(1)選則合理的安裝間距。皮帶跑偏多發生在頭尾兩端，所以在距離輸送機頭尾15m之內就應該安裝跑偏開關，皮帶輸送機中部的跑偏開關安裝間距一般應盡量控制在50m之內。
(2)根據輸送機設備工藝要求選擇合理的跑偏范圍。一般不允許皮帶跑偏位移超出皮帶寬度的1/5，不允許皮帶跑偏擦碰到側面的固定機構，皮帶頭尾兩端允許跑偏的范圍至少應控制在滾筒兩側的支撐機構之間。
(3)跑偏開關的安裝支架應該制作成可以沿皮帶側向調節跑偏開關位置的結構。這樣是為了根據現場實際情況小范圍調整允許跑偏的范圍。
打滑開關是用來檢測輸送帶與傳動滾筒之間的滑動并進行報警的一種保護裝置，可用于在皮帶輸送機發生打滑時自動觸發緊急停機。打滑開關的種類比較多，工作原理和檢測方法也各有不同。比如按照檢測方法劃分，有直接檢測輸送帶速度并與設定的標準速度比較的觸輪式打滑開關，有檢測從動輪轉速并與設定的標準轉速比較的打滑開關，有同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關；按照內部工作原理分，有磁阻式、磁電式、光敏式等等。很多打滑開關裝置還能夠實時提供輸送帶線速度或滾筒轉速的信號顯示和輸出。
跑偏開關與打滑開關選型原則及注意事項：
應該根據被檢測帶式輸送機的實際運動速度選擇測量范圍相對應的產品。通常輸送機正常運行時的皮帶運行線速度約為2.5--4m/s，滾筒轉速約為50--300rpm。除了同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關之外，最好選用可以自動避開皮帶輸送機啟動時低速狀態的產品。由于輸煤皮帶的打滑報警實際上是低速報警，所以在輸送機啟動過程中應該屏蔽打滑報警，可以采用輸送機啟動時延時檢測的方法(即啟動開始后延時一段時間，待皮帶輸送機達到正常轉速后接通打滑開關工作電源)，但是實現起來比較麻煩。
有些產品可以自動避開輸送機啟動時低速狀態：輸送機啟動的同時給打滑開關供電，打滑開關得電工作后延時一段時間后才開始正常檢測皮帶速度。盡量選擇帶實際速度顯示并可以遠程傳送速度信號的產品。
跑偏開關與打滑開關安裝方法及注意事項：
根據不同的產品類型選擇合適的安裝方式。非接觸式打滑開關應盡量安裝在遠離強電磁場干擾的位置，并罩上金屬罩。打滑報警值的設定應該進行現場實測后設置。每個皮帶輸送機的速度參數一般都不相同，實際的皮帶運轉速度還受到輸送機安裝方式及其結構的影響，所以必須逐一設置每條輸送機的打滑開關的動作報警值。
通過對皮帶輸送機安裝跑偏開關和打滑開關這兩種保護裝置，可以有效的降低輸送機故障發生的幾率，減少故障停機時間，同時還能更好的對輸送設備及人員安全進行保護。
 |
濟寧市卓信機械設備有限公司是一家專業生產打滑開關，跑偏開關，拉繩開關，溜槽堵塞開關，傾斜開關的廠家。公司生產設備先進，技術力量雄厚，檢測設備齊全。具有先進的生產與銷售團隊，產品質量優異，售前售后服務一流。
濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。我廠以先進的管理理念，科學系統的管理方法，靈活的經營機制，持續不斷的技術創新，努力發揮行業優勢，與社會各界同仁一起攜手合作，竭誠為廣大客戶提供全方位的優質服務！！
打滑開關的主要特點：
1、智能型，一體化結構，免設置、調試，安裝簡單。替代普通旋轉探測器時反應快。
2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。
3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。
4、打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以內的接觸器。
5、配有狀態指示。設備正常運行時，指示燈“閃爍”；慢轉或停機時，指示燈“常
皮帶打滑檢測裝置、打滑開關，打滑檢測器，欠速開關，速度檢測器、皮帶失速監控器。
打滑開關的工作原理
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本打滑開關還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。打滑開關工作原理：速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。
