MQS-35/1.6氣動手持式幫錨桿鉆機適用范圍：MQS-35/1.6型氣動手持式幫錨桿鉆機適用于巖石硬度≤f6的煤巷、半煤巷的煤幫錨桿支護作業，既可鉆錨桿孔，又可攪拌和安裝樹脂藥類錨桿。
MQS-35/1.6 氣動手持式幫錨桿鉆機特點：MQS-35/1.6氣動手持式幫錨桿鉆機
體積小，重量輕，操作簡單，維護方便。齒輪式氣動馬達，運轉穩定，可靠性高。安全防爆、結構合理，適應性強。
MQS-35/1.6氣動手持式幫錨桿鉆機是煤礦用巷道錨桿支護設備，在改善支護效果、降低成本、加快成巷速度、減少輔助運輸量、減輕勞動強度、提高巷道斷面利用率等方面有著十分突出的優越性。
本系列MQS-35/1.6氣動手持式幫錨桿鉆機體積小、重量輕、轉矩大，操作簡單，維修方便。同時集鉆孔、攪拌、安裝錨桿錨索于一 身，是頂板硬度≤F8的各種巖巷、煤巷、半煤巷進行錨桿作業的理想設備。
ZQS35/1.6氣動手持式幫錨桿鉆機產地：
ZQS35/1.6氣動手持式幫錨桿鉆機現在產地主要由山東濟寧，河北石家莊等地。廠家不一，型號也不同，大部分機器都是大同小異，原理是一樣的，只是尺寸略有差別！配件由江陰工礦機械有限公司提供。另外還有一些廠家生產其配件，在這里不一一列舉了。
ZQS35/1.6氣動手持式幫錨桿鉆機用途
ZQS35/1.5S氣動手持式幫錨桿鉆機適用于巖石硬度≤f6的煤巷、半煤巷的煤幫錨桿支護作業，既可鉆錨桿孔，又可攪拌和安裝樹脂藥類錨桿。
鉆機幫錨桿鉆機特點
體積小，重量輕，操作簡單，維護方便。齒輪式氣動馬達，運轉穩定，可靠性高。安全防爆、結構合理，適應性強。

ZQS系列氣動手持式鉆機為便攜式鉆機，它具有安全防爆、轉矩大、轉速高、質量輕、體積小、效率高、結構簡單和維修方便等特點，因此本鉆機工作效率高、支護質量好、工人操作勞動強度低、進尺費用少，是煤礦行業必備設備之一。
氣動手持式幫錨桿鉆機主要用于煤巷及半煤巷側幫的錨桿支護、迎前打爆破孔、錨桿的攪拌及螺母的安裝，也可用于鉆探水探瓦斯孔。該鉆機動力源為壓縮空氣，避免在工作面使用電動設備帶來的安全隱患，原用于煤電鉆的鉆具都適用于該鉆機，是煤礦行業替代煤電鉆的理想選擇。氣動手持式幫錨桿鉆機可與多種鉆具配套使用
MQS-60/2.1 氣動手持式幫錨桿鉆機適用范圍：
MQS-60/2.1型氣動手持式幫錨桿鉆機適用于巖石硬度≤f6的煤巷、半煤巷的煤幫錨桿支護作業，既可鉆錨桿孔，又可攪拌和安裝樹脂藥類錨桿。
MQS-60/2.1 氣動手持式幫錨桿鉆機特點：
體積小，重量輕，操作簡單，維護方便。齒輪式氣動馬達，運轉穩定，可靠性高。安全防爆、結構合理，適應性強。

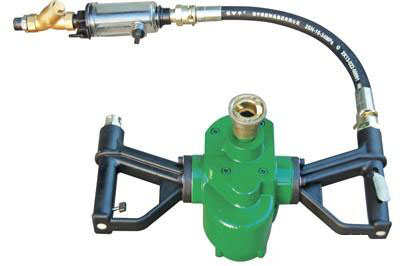

產品名稱：氣動手持式鉆機 產品型號 ZQS-35/1.6S型 適用范圍 主要用于煤礦巖石硬度≤f6的煤巷、半煤巷的煤幫錨桿支護鉆孔，并可攪拌和安裝樹脂類錨桿；也可用于鉆小規格的探水、探瓦斯孔或炮眼
氣動手持式幫錨桿鉆機用途:
ZQS-35/1.6S型氣動手持式鉆機主要用于煤礦巖石硬度≤f6的煤巷、半煤巷的煤幫錨桿支護鉆孔，并可攪拌和安裝樹脂類錨桿；也可用于鉆小規格的探水、探瓦斯孔或炮眼。
氣動手持式幫錨桿鉆機特點:
結構緊湊、重量輕、噪音低、操縱簡單、維護方便。
氣馬達齒輪采用優質合金鋼精密加工，效率高，使用壽命長。
輸出釬尾套既能采用B19鉆桿鉆孔，又能用麻花鉆桿鉆孔。
氣動手持式幫錨桿鉆機主要參數：

MQS-35手持式錨桿鉆機為便攜式鉆機，氣動手持式幫錨桿鉆機具有轉矩大、質量輕、體積小、可反轉、結構簡單和維修方便等特點，與同類鉆機相比，該鉆機轉矩更大、轉速更快、功能更大，因此本鉆機工作效率高、工人操作勞動強度低、進尺費用少。 MQS-35氣動手持式幫錨桿鉆機適用于巖石硬度≤f6的煤巷、半煤巷的煤幫錨桿支護作業，既可鉆鑿錨桿孔，又可攪拌和安裝樹脂藥類錨桿。
氣動手持式幫錨桿鉆機是煤礦用巷道錨桿支護設備，在改善支護效果、降低成本、加快成巷速度、減少輔助運輸量、減輕勞動強度、提高巷道斷面利用率等方面有著十分突出的優越性。
本系列氣動手持式幫錨桿鉆機體積小、重量輕、轉矩大，操作簡單，維修方便。同時集鉆孔、攪拌、安裝錨桿錨索于一 身，是頂板硬度≤F8的各種巖巷、煤巷、半煤巷進行錨桿作業的理想設備。
MQS氣動手持式幫錨桿鉆機主要適用范圍：主要應用于巖石硬度f≤6的各種巖巷、半煤巖巷、煤巷側幫鉆錨桿孔，并安裝錨桿。氣動錨桿鉆機的主要使用特點：該機重量輕，適合用手持式鉆進；集鉆孔、攪拌、安裝錨桿于一身；具有防爆性能，耐水性好；無極調速，振動小、噪音小。
ZQS-65/2.5S氣動手持式鉆機具有安全防爆、扭矩大、重量輕、體積小、結構合理、使用維護方便等特點。主要應用于煤礦井下樹脂錨桿攪拌及托盤螺母的安裝。它的使用明顯提高了樹脂錨桿的安裝效率和支護質量，降低工人勞動強度，改善勞動條件。

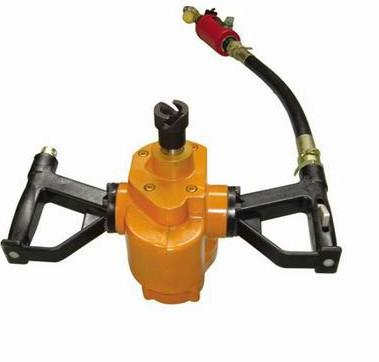

MQS-35/1.6型氣動手持式幫錨桿鉆機
適用范圍：
MQS-35/1.6型氣動手持式幫錨桿鉆機適用于巖石硬度≤f6的煤巷、半煤巷的煤幫錨桿支護作業，既可鉆鑿錨桿孔，又可攪拌和安裝樹脂藥類錨桿。
產品特點：
體積小，重量輕，操作簡單，維護方便。金屬馬達齒輪，使用壽命更長。運轉穩定，可靠性高。安全防爆，結構合理，適應性強。

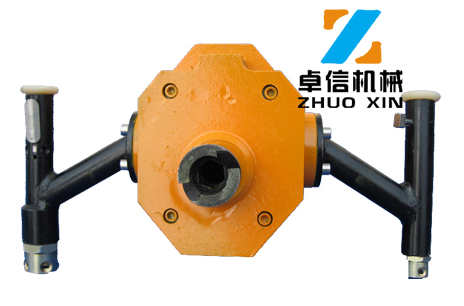

MQS-50/1.6型氣動手持式幫錨桿鉆機

氣動手持式幫錨桿鉆機工作原理：
壓縮空氣經過濾器、注油器、濾網，進入錨桿鉆機。開啟馬達控制閥，壓縮空氣驅動齒輪式馬達，經齒輪減速帶動主軸隨時針方向旋轉，調節把手控制馬達的工作狀態。濕式鉆孔時開啟水閥，沖洗水即經濾網、水管、主軸內孔進入鉆桿，沖洗鉆孔，調節水閥的開啟量，即可調節水量的大小。
氣動手持式幫錨桿鉆機使用條件
1. 壓縮空氣工作應保持0.4-0.63 Mpa，在距鉆機進氣口5米左右測定。壓縮空氣要潔凈干凈，如含過量水分，會破壞氣動馬達內零件表面的油膜，是潤滑惡化，并使排氣小孔內結冰，堵塞排氣通道，使鉆機不能正常運轉。為了排除壓縮空氣中的過量水分，壓縮空氣管路上要配置有效的氣水分離裝置，并在每次鉆孔作業之前，排放積水。壓縮空氣管路上還要配置注油器，保持潤滑。
2.濕式鉆孔時沖洗水質要潔凈，否則水路容易阻塞，水壓應保持0.6-1.2 Mpa。如水壓低了，影響巖屑及時從鉆孔中排出，從而不能取得理想的鉆孔速度，不能充分發揮鉆機的效能。每次鉆孔作業畢，應先關閉水閥，再讓鉆機空運轉一會，有利去水防銹。
3.潤滑
3.1環境溫度在-15℃~10℃時，可用20號機械油。環境溫度在10℃~35℃時，可用30號機械油。氣動馬達中的滾動軸承，鉆機傳動箱的齒輪付和滾動軸承的潤滑，使用2號合成鋰基潤滑脂（EP-2）。
3.2潤滑作業
鉆機作業時，禁止無油作業，本機應配用FY200A型懸掛式塑殼注油器（注：使用時，應調節出油量，潤滑油耗量以每分鐘2~3毫米為宜。
4.鉆桿
鉆桿可采用六棱鉆桿或麻花鉆桿；采用六棱鉆桿，其尾部連六方對邊尺寸為19mm。使用麻花鉆桿時，應配以合適的麻花鉆桿連接器。禁止使用完全的鉆桿。
操縱鉆機只需一人即可操縱，左手控制水閥流量，右手控制馬達旋轉速度。作業前的檢查應滿足使用條件所述各項要求。接裝進氣、進水接頭前，鉆機水閥旋鈕必須處于關閉位置。每次安裝進氣、進水管前應先打開管路上的閥門，將管路內雜質或積水吹除，并將管接頭清理干凈。鉆孔前，先空載運轉，檢查馬達旋轉、水閥控制，全部正常后，才能正式投入作業。鉆桿作業開眼位時，鉆速不可過快，當鉆進孔眼30毫米左右時，打開水閥，逐步加快轉速，進入正常鉆孔作業。鉆孔到位后，調小出水量，減慢轉速，使鉆機平穩地帶著鉆機撤出作業孔。套釬鉆孔時，長鉆桿的鉆頭直徑宜稍小于短鉆桿所用的鉆頭直徑。攪拌和安裝錨桿作業不允許使用彎曲不直的錨桿，即單獨將錨桿插入錨桿孔應能自動自如，無卡緊狀況。先用錨桿將錨固劑向錨桿孔內推入，并頂?shù)轿唬�裝上攪拌套筒，開始用鉆機攪拌和安裝錨桿時，鉆機的轉速以中速為宜，推進時間應與錨固工藝規定的攪拌時間基本符合。因?yàn)檫@時錨固劑在孔壁與錨桿之間處于最佳充盈狀態，錨固效果最好。攪拌時要注意切勿一下子頂推到位，然而開足馬達，旋轉攪拌。因?yàn)檫@樣作業，錨固劑會順著錨桿的螺旋形擠出錨固區域，影響錨桿效果。
作業之后先關閉水閥，并用水沖洗鉆機外表，然后空運轉一會，達到去水防銹的目的。檢查鉆機是否受損，螺栓有否松動，并及時處理好。將鉆機豎直方式置于安全場所，免受炮崩，機軋，車碾，磕碰等意外損傷。
氣動手持式幫錨桿鉆機安全注意事項：
鉆孔前，必須確保頂板與煤幫的穩定，進行安全作業。
鉆孔時，禁止用手去握持鉆桿。
開眼位時，應扶穩鉆機，進行開眼作業。
鉆孔時，應均速加大人工推力，避免因人工推力不勻而造成的鉆孔速度慢、卡鉆、斷釬、頂彎鉆桿、崩裂鉆頭刃口等事故。
氣動手持式幫錨桿鉆機加載和卸載時，會出現反扭矩。但均可把持手把，取得平衡。嚴禁突然加載，在加載時操作者更應注意站位，合理把握手把。

氣動手持式錨桿鉆機操作規程

一、氣動手持式幫錨桿鉆機一般規定：
1、使用前必須取得該礦供風系統壓力在0.4-0.63MPa之間及允許使用手持式氣動鉆的紙質聯系書的同意簽字后，方可進行入井使用。
2、操作工必須經過培訓，考試合格，持證上崗。
3、超作工應熟悉本設備的性能、結構和原理，懂得一般維修、保養和故障處理。
4、操作工必須嚴格執行崗位責任制和交接班制度。
5、操作工工作前首先要對工作現場的存在的危險源進行辨識，確保無頂板、片幫等可能危及操作工人身安全隱患存在。
二、氣動手持式幫錨桿鉆機使用前的準備
1、檢查本機各零部件的聯接是否牢固，零件是否齊全。
2、檢查鉆機各操縱機構是否靈活可靠。
3、檢查氣路、水路是否安裝正確（濕式鉆孔需開水作業，干濕麻花鉆桿不需要開水作業）。
4、檢查鉆機各操縱開關是否處于關閉狀態。
5、檢查手柄油腔內的潤滑油，各傳動副、齒輪箱的潤滑是否正常。
6、壓縮空氣工作壓力應保持0.4-0.63MPa,壓縮空氣一定要清潔,并在每次鉆孔作業之前，排放積水。
7、鉆孔時沖洗水質要潔凈，水壓保持在0.6—1.2 Mpa。每次鉆孔完畢，應先停水，讓鉆機空轉一下，有利于去水防銹。
8、每班開機前應擰下注油器體給手柄油槍內加入機械油，鉆孔作業時，嚴禁無油作業。
7、鉆桿插入鉆機釬套前，應先涂上潤滑油脂，可有效地延長鉆孔和釬套的使用壽命。
8、每班作業前應做空載試驗。檢查各部是否正常。
三、氣動手持式幫錨桿鉆機作業
1、將馬達控制扳機緩慢壓下，使鉆桿接頭旋轉。
2、將水控制扳把轉到開的位置，鉆桿接頭頂部有水流涌出。
3、空載試驗正常后將鉆桿插入鉆桿接頭孔中。將馬達控制扳機旋開一小角度，讓鉆桿緩慢轉動。使鉆頭和頂板逐漸接觸。然后將水控制搬把轉到開的位置，將馬達控制扳機全壓下，開始鉆孔作業。
4、開眼位時，轉速不可過快，當鉆進孔眼30毫米左右時，方可逐步加快轉速，進入正常鉆孔作業。
5、鉆孔作業時推進力要適當，嚴禁鉆桿在彎曲狀態下工作，并集中精力，防止鉆桿卷傷手臂等意外事故放生。
6、鉆孔作業時要時刻注意觀察周圍的環境變化，發現危險立即采取安全措施。
四、氣動手持式幫錨桿鉆機作業中注意事項
1、鉆孔前，必須對供氣壓力進行檢查不得大于0.63MPa，否則必須立即停止作業。
2、確保頂板與煤幫的穩定后，方可進行鉆孔作業。
3、鉆孔作業時如發現驅動力矩不穩或過大時，必須停止作業查看供氣壓力。
4、鉆孔時，不準用戴手套的手試握鉆桿；應勻速加大人工推力，避免因人工推力不勻而造成鉆孔卡鉆、斷釬、頂彎鉆桿、崩裂刀刃等事故
5、鉆機加載和卸載時，會出現反扭矩，必須用力把握手把，取得平衡，嚴禁突然加載和卸載，在加載和卸載時操作者更應注意站位，合理把握手把。
6、嚴禁用手觸摸旋轉的鉆桿。
7、鉆進過程中，鉆桿與鉆機要保持相對平直，鉆機突然卡鉆時將產生較大的反轉扭矩，操作者應精心操作以防扭傷。
8、鉆進過程中，水流不可中斷。
9、工作時排氣彎管與殼體及排氣軟管連接應可靠，并調整好排氣方向，進氣軟管應符合煤炭行業標準的規定，與本機連接應牢固可靠，嚴防接頭突然松脫或突然爆裂造成人員傷亡事故。
10、本機是由葉片式啟動馬達驅動，必須在良好的潤滑狀態下工作；若發生注油器不工作，無油或馬達排氣冒煙時，必須停機檢查，故障排除后方可繼續使用。
11、生產過程中噪聲較大，對人體有害，超作人員應加強個體防護，并嚴格控制工作面內同時工作臺數（不得超過2臺）。
12、鉆機每使用三個月升井進行維修，嚴禁在井下進行拆解、維修或更換部件。
五、氣動手持式幫錨桿鉆機作業后
1、先關水，并用水沖洗鉆機外表，然后空車運轉一下，達到去水防銹的目的。
2、檢查鉆機是否損傷，螺栓是否松動，并及時處理好。
3、將鉆機放置于安全場所，免受炮崩、擠摔、車輾、磕碰等意外損傷。
