XD-TQ-1大物料保護裝置|皮帶防撕裂開關詳細介紹

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

使用

隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕裂檢測器，應安裝在*個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當檢測器安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

簡介

在皮帶出現由于撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供baojing信號或關掉輸送機。

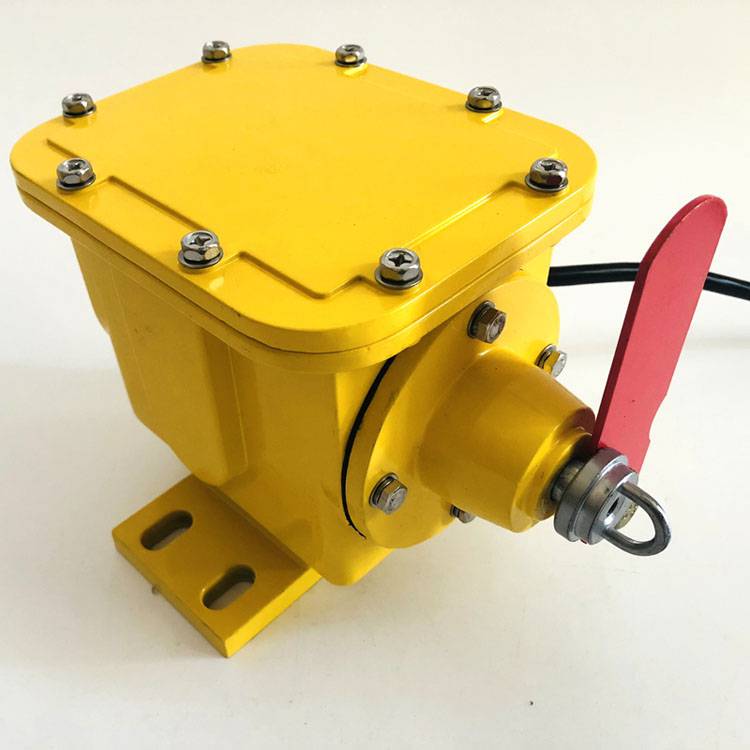

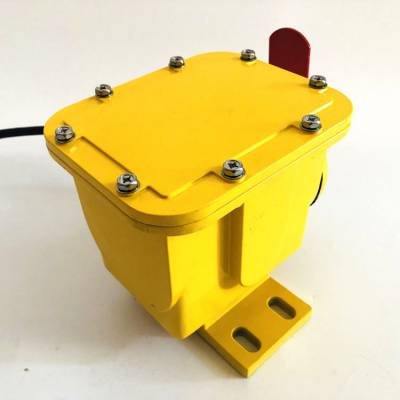

撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的hangkong鋼絲繩連接起來。繩的一端yongjiu固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，低昂物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出baojing或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機



XD-TQ-1大物料保護裝置|皮帶防撕裂開關

特點

1、結構簡單、牢固，不需維護。

2、帶防腐層的鑄鋁外殼。

3、重載微型開關觸點。

4、作用力只需09kg即可觸發開關。



XD-TQ-1大物料保護裝置|皮帶防撕裂開關

技術參數

1、-D型，2個微動開關，

2、殼體防塵、防雨、適合室內外安裝；

3、一常開、一常閉、配用四芯電纜、長15m，線色紅蘭為常開、黑白為常閉；

4、開關額定值為20A、125,250V或480VAC。

5、開關可根據需要接成常開或常閉形式。

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

結構特點

1.堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝。

2.本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。

3.結構簡單牢固，不需維護。

4.殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。

5.整體式蓋板設計，易于接線及維修

6.機內選用微動開關。

7.大容量開關觸點，即可觸發開關

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

工作原理

縱向撕裂檢測器由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

控制箱安裝與接線

1用戶可根據圖1所標注尺寸將控制箱固定在輸送機附近墻壁上、機架上或接線箱內；

2控制箱和感知器安裝完成后，將每個感知器的2個出線分別并聯連接，接入控制箱內信號端。

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

安裝說明

1、撕裂開關設置在受料段膠帶下緩沖托輥之間。

2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。

4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

5、收緊雙方支架中間孔內的攔索然后扣死索扣。

6、攔索的松緊：一般作用在09kg即可觸發開關為宜。

7、膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

撕裂開關常被用作皮帶輸送機皮帶撕裂檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機配套使用。

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

產品作用

在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。



主要從事生產兩級跑偏開關、雙向拉繩開關、速度監測器、打滑開關、接近開關、磁性開關、限位開關、速度傳感器、阻旋料位檢測器、撕裂開關、皮帶輸送裝置控制柜等工控電器， 堅持質量是我廠的宗旨，憑著穩定的產品質量及良好的售后服務，贏得了廣大客戶的高度認可，使我們思達牌產品在皮帶輸送保護系統享有很高的度，為我國皮帶輸送機事業的發展做出更大的貢獻。

XD-TQ-1大物料保護裝置|皮帶防撕裂開關

工作原理

撕裂保護開關安裝在落料槽下部，上行膠帶的下面。運行時，當有尖銳物料穿透膠帶后，擠壓感知體―鋼絲繩。鋼絲繩受力后拉動兩端開關體內的鋼球，使其移位而啟動微動開關，輸出停機信號，此信號轉給控制室，實現自動緊急停機。故障排除后，將掉下的鋼球手動復原，輸送機可重新起動。
