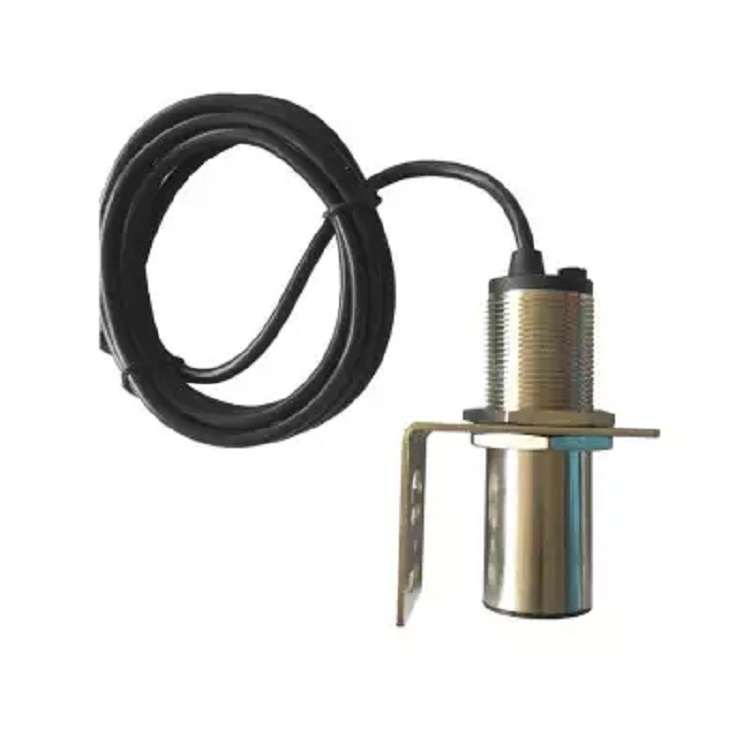

提升機速度傳感器SQS8-A220VAC詳細介紹
卓信提升機速度傳感器SQS8-A220VAC工作原理：速度開關的原理是讓由待監控部件產生的脈沖頻率與傳感器中的預置頻率進行比較，當被測物體的頻率小于速度開關設定頻率時開關為打開狀態；當被測物體的振動頻率大于速度開關設定頻率時開關為閉合狀態。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變為斷開狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變為常開，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。卓信提升機速度傳感器SQS8-A220VAC特點：非接觸，無運動部件、無磨損、anquan壽命長、維護費用低、適用于環境惡劣的現場。yitihua結構，免設置、調試，安裝簡單。體積小、重量輕、壽命長具有負載短路保護功能——誤將速度開關直接接電源不會損壞速度開關。(不能超過1分鐘)輸出信號既可與現場設備聯鎖使用，也可送達DCS控制系統配有狀態指示燈。設備正常運行時，指示燈“閃爍”；停機時，指示燈“常亮”。跳脫時間可調3-17S卓信提升機速度傳感器SQS8-A220VAC技術參數：工作電源：24VDC/110VAC/220VAC絕緣電阻：＞500MΩ 輸出信號：開關量信號環境溫度：-20℃~+60℃ 環境濕度：小于90外型尺寸：Ф30×115mm 重 量：0.5Kg跳脫時間：3-17秒 響應時間：＜2mS檢測間距H2：≤8mm 工作距離H1：≥20mm （10mm/埋入式/二線）卓信提升機速度傳感器SQS8-A220VAC安裝說明所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。卓信提升機速度傳感器SQS8-A220VAC安裝及接線：1、本裝置安裝時，使其軸線處于水平位置。2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。卓信提升機速度傳感器SQS8-A220VAC注意事項：1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意H1的距離。2、安裝距離好在4mm左右，防止外部原因造成H2變動。3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。4、副轉動軸較慢時可把跳脫時間調長即可。5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。卓信提升機速度傳感器SQS8-A220VAC用途：本產品主要用于皮帶輸送機、提升機、螺旋輸送機、研磨機、、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈（帶）脫落等機械故障能及時處理，起到保護設備減少損失。卓信提升機速度傳感器SQS8-A220VAC工作原理速度傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，交直通用型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(0.5~8秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~8秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。速度傳感器不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變為斷開狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變為常開，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。卓信提升機速度傳感器SQS8-A220VAC總結：產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息卓信公司部分產品：接近開關 HSCKR-20-1 AC6V-220V兩級跑偏開關 KPT1-12-30 220V 5A雙向拉繩開關 HFKLR2料位開關 DBTGAFMD接近開關(常開型) N15-M30-OSA6H AC220V 喂料機用定制加工流程
- 工作電源：24VDC/110VAC/220VAC絕緣電阻：＞500MΩ 輸出信號：開關量信號環境溫度：-20℃~+60℃ 環境濕度：小于90外型尺寸：Ф30×115mm 重 量：0.5Kg跳脫時間：3-17秒 響應時間：＜2mS檢測間距H2：≤8mm 工作距離H1：≥20mm （10mm/埋入式/二線）
