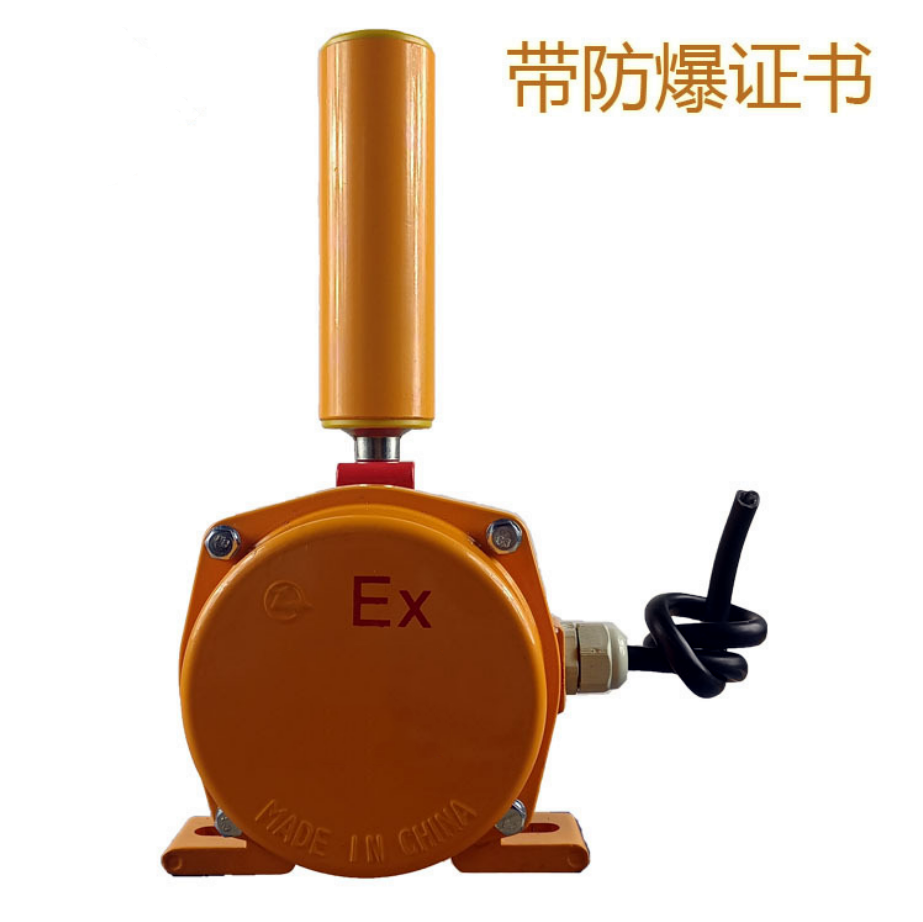

自動糾偏跑偏開關XYPP-A-12-30
概述：
兩跑偏開關又稱二跑偏傳感器、糾偏開關、輸送機膠帶防偏開關、跑偏控制器等，是一種應用于檢測運輸皮帶運行過程中發生偏離機架中心線的故障的保護裝置，可有效地防止因輸送帶跑偏而造成的撒料、過負載、撕裂皮帶、損壞機械等事故的發生，廣泛地用于冶金、煤炭、水泥、礦山、電力、糧食等工業領域的各種皮帶運輸機械中，是物料輸送系統保護和自動化控制的檢測裝置。
XYPP-A-12-30跑偏開關用途：
跑偏開關主要用于輸送機的跑偏、錯位事故的檢測和自動糾正，對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身、避免事故擴大化，達到保障生產、保護設備的目的
自動糾偏跑偏開關XYPP-A-12-30
XYPP-A-12-30工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位
XYPP-A-12-30結構特性
采用鋁合金密壓鑄殼體，強度高、重量輕
開關采用的行程開關，觸點容量大、動作靈敏，使用壽命長
密封性好，具有防塵、防震、防腐等優點
XYPP-A-12-30可在惡劣的環境中長期工作
自動糾偏跑偏開關XYPP-A-12-30
技術指標
環境溫度：-30℃ -- +50℃
相對濕度：不大于85
一動作角度為12°（15°）
二動作角度30°（35°）
限角度70°
觸點數量及容量：2組常開；2組常閉；/AC 380V
復位方式：自動復位
可靠性>1000000次
XYPP-A-12-30適用場所
煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜
XYPP-A-12-30適用范圍
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
選型注意事項
1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
跑偏開關的分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
a.普通型的就是以上所說兩級跑偏開關；
b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
