SJK-B-III速度信號檢測開關詳細介紹

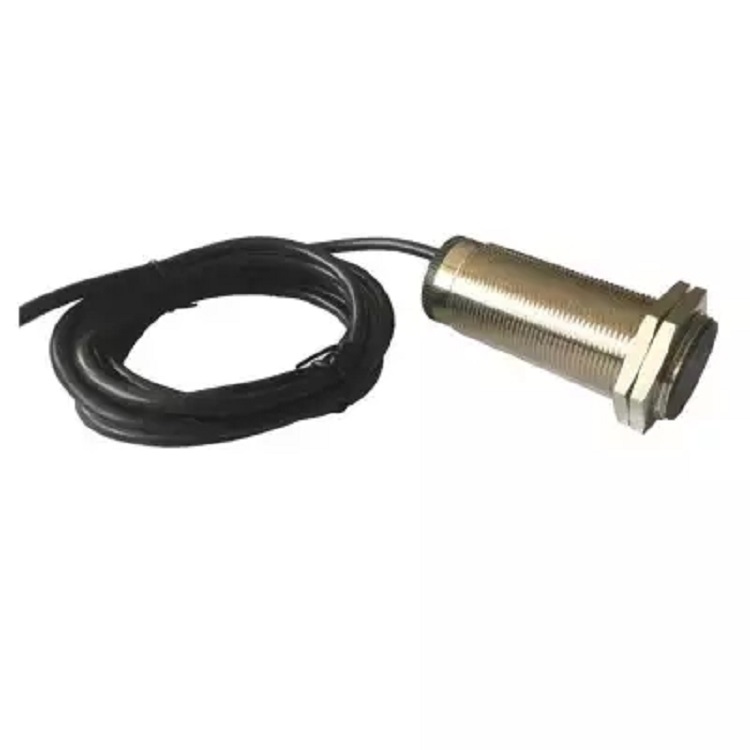

SJK-B-III速度信號檢測開關

工作原理

旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

SJK-B-III速度信號檢測開關

技術參數

工作電源：24VDC/110VAC/220VAC

絕緣電阻：＞500MΩ 輸出信號：開關量信號

環境溫度：-20℃~+60℃ 環境濕度：小于90

外型尺寸：Ф30×115mm 重    量：0.5Kg

跳脫時間：3-17秒 響應時間：＜2mS

檢測間距H2：≤8mm  工作距離H1：≥20mm （10mm/埋入式/二線）

SJK-B-III速度信號檢測開關

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。

SJK-B-III速度信號檢測開關

機械安裝工序

拆下端蓋，在端蓋鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架

在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm

SJK-B-III速度信號檢測開關

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

跑偏開關YF-BKPT-12-30

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

SJK-B-III速度信號檢測開關

結構特點：

1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

SJK-B-III速度信號檢測開關

工作原理

速度傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，交直通用型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(0.5~8秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~8秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

速度傳感器不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變為斷開狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變為常開，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。
