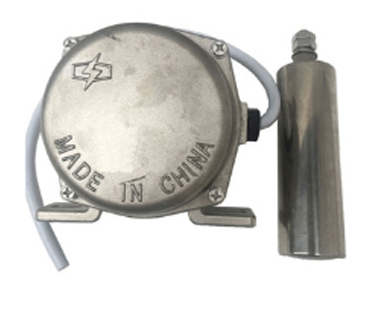

跑偏開關PK1-2B-TH

跑偏開關PK1-2B-TH結構特點

1.本產品采用鋁合金鑄造殼體、強度高、重量輕，

2.開關采用進口的行程開關，觸點容量大，動作靈敏，使用壽命長，密封性好。

3.外殼防護等級達到IP65，可在惡劣環境下長期工作。

4.本產品動作靈敏、穩定性高、性能可靠。

跑偏開關PK1-2B-THPK1-2B-I485-TH兩級跑偏開關的描述：

引進美國技術，關鍵零部件進口；

兩級動作，*級，第二級緊急停機；

通用的外形設計，即可安裝在輸送機縱梁頂部，也可安裝在其兩側；

堅固厚實的鑄鋁外殼，適合工業環境應用；

整體式蓋板設計，使得安裝接線非常方便；

無須拆除動作桿，即可打開蓋板。

PK1-2B-TH技術參數：

1. 額定電壓：AC380V

2．額定電流：5安

3. 觸點數量:二組獨立的常開、常閉接點

4．外殼防護別：DT型塵密外殼，防護等IP67

5．周圍環境溫度：-25～80℃

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7．外形尺寸：殼體L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效

PK1-2B-TH使用環境條件：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

f.觸點容量：≤AC380 ≤3A

g.防護等級：IP65

本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。

當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。

當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。

一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。

二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。

當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

PK1-2B-TH結構特點

1.本產品采用鋁合金鑄造殼體、強度高、重量輕，

2.開關采用進口的行程開關，觸點容量大，動作靈敏，使用壽命長，密封性好。

3.外殼防護等級達到IP65，可在惡劣環境下長期工作。

4.本產品動作靈敏、穩定性高、性能可靠。

1、跑偏開關應成對安裝在膠帶機兩側，其位置應使立輥軸線與膠帶邊呈垂直狀且應保證膠帶邊位于立輥高度的下1/3處為宜。

2、立輥距膠帶邊緣距離為膠帶的自然跑偏量加上50&mash;100mm為宜，用戶也可以根據現場情況確定。

3、跑偏開關應安裝在托輥組的近旁且避開調心托輥組為好。

4、本裝置底座有兩Φ13固定孔，用戶用螺栓將其固定在安裝支架的長形孔的，以便適當的調整位置。

5、安裝支架采用現場在膠帶機的中間架上。

（二）接線方法

該產品配有1.5米六芯橡套電纜，芯線上配有標記號，用戶可根據線號接線，其中：

1、2為跑偏常開接點；

1、3為跑偏常閉接點；

4、5為二級跑偏常開接點；

4、6為二級跑偏常閉接點；

防偏開關用于皮帶跑偏檢測可固定在輸送機縱梁的頂部或底部，通常安裝在皮帶兩端，距頭部或尾部滾筒0.3米到2米的地方，皮帶跑偏后，迫使皮帶輸送機或停機。

PK1-2B-TH適用范圍：

1.常規皮帶輸送機

2.地下、素道支撐皮帶輸送機

3.輪船裝卸系統

4.堆垛／取料輸送機

5.傾斜和梭式輸送機

6.起重機／挖掘機起重臂限位

7.裙邊給料機／輸送機

8.重型極限開關

9.特殊加工，鍍鎳及不銹鋼滾子

10.輔助小旗

11.扳手(用于上緊蓋板)
