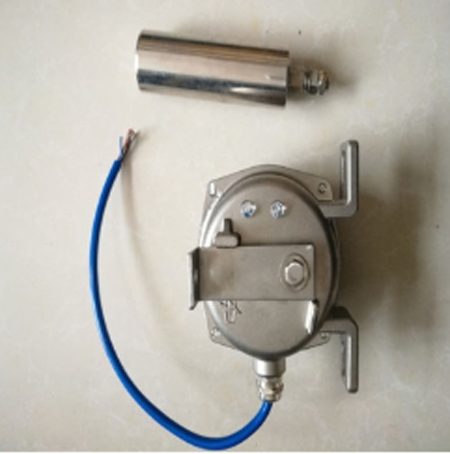

HFKPT1-20-35兩級跑偏開關
HFKPT1-12-30、HFKPT1-20-35、XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45，兩極跑偏開關，皮帶跑偏開關
一HFKPT1-20-35，概述
兩級跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。
二、HFKPT1-20-35技術參數
1、 使用環境條件
a 環境溫度-30~+50oC
b 相對濕度不大于852
三、 HFKPT1-20-35主要參數見下表
參數 型號 動作角度 極限角度 動作力（kg） 觸點數量 觸點容量 復位方式 可靠性 重量（KG）
常開 常閉
HFKPT1-12-30 12 30 70 2 2 AC380V5A 自動復位 >10六次方 3.5
HFKPT1-10-45 10 45 70
HFKPT1-20-35 20 35 70
四、HFKPT1-20-35結構特點
1， 本機采用鋁合金精密壓鑄殼體、強度高、重量輕；
2， 外殼防護等級達IP67，可在惡劣環境中長期工作；
3， 機內采用進口行程開關，觸點容量大、動作靈敏、可靠。
五，HFKPT1-20-35工作原理
當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于一級動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
六，HFKPT1-20-35安裝調整
1、將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2、立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關3對（6臺）。
七、HFKPT1-20-35適用范圍
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
