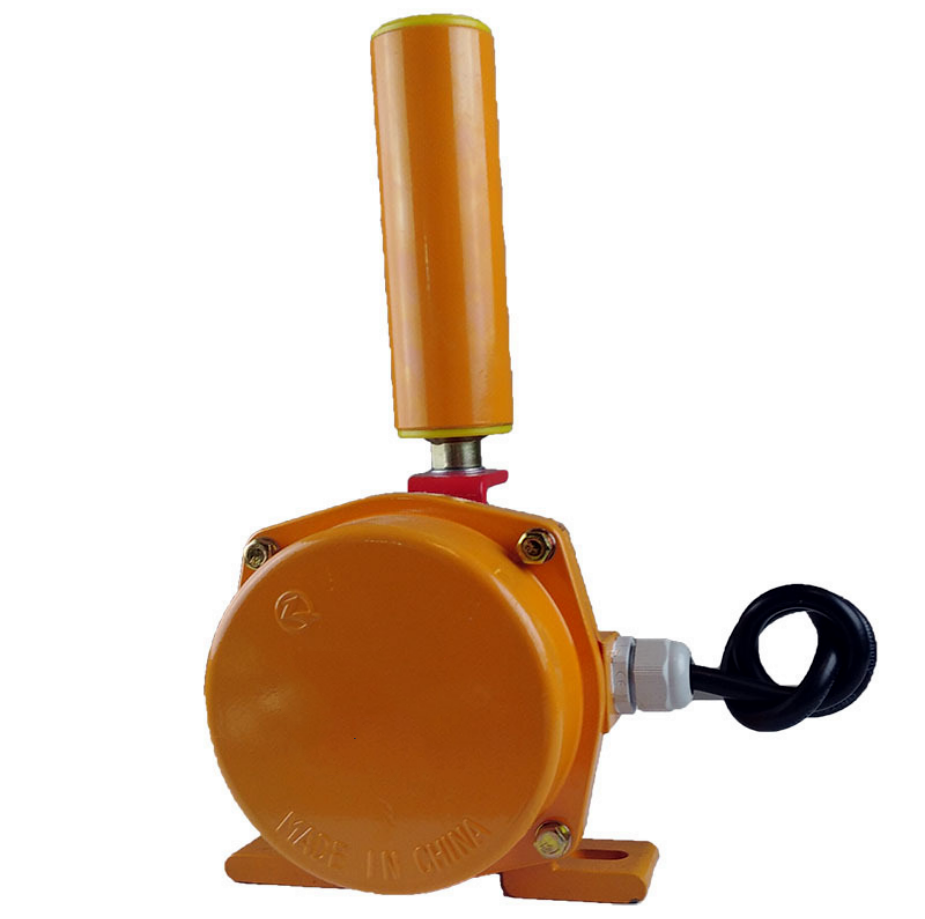

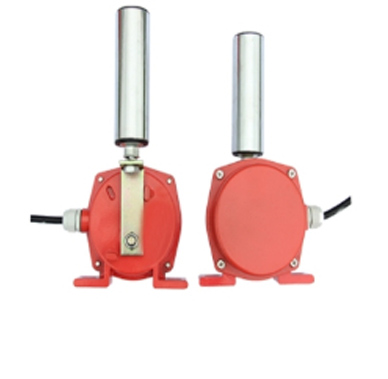

兩級跑偏開關XPK-1245
兩級跑偏開關、防偏開關XPK-1245主要用于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等故障。
當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜，若立棍傾斜大于一級動作角度時開關便發出一組信號用于警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后，立棍自動復位。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
XPK-1245技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
XPK-1245使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
XPK-1245適用范圍
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
二、兩級跑偏開關XPK-1245安裝與使用
1.開關平衡地安裝在機架固定支架上，然后焊接在膠帶帶機架上。
2.將立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離50mm-100mm
3.膠帶位于立棍下端1/3處。
4.每50m膠帶需要安裝一對跑偏開關
