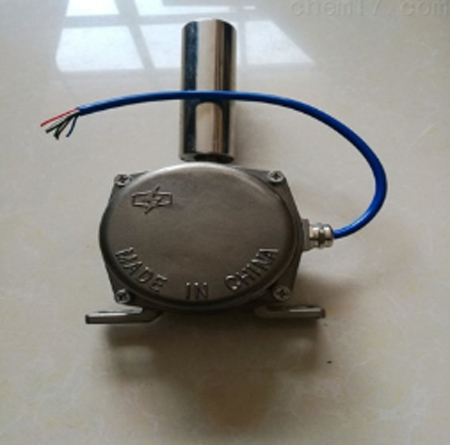

兩級跑偏開關FPK-10-45、KPT1-20-35
兩級跑偏開關用于檢測輸送機膠帶的偏離和扭曲，防止由此而造成的膠帶邊緣磨損或物料的脫落。本機已廣泛應用于冶金、電力、煤炭及化工等行業，是帶式輸送機重要的保護設備。
產品型號：
FPK-12-30 KPT-12-30 PPN-12-30
FPK-20-35 KPT-20-35 PPN-20-35
FPK-10-45 KPT--10-45 PPN-10-45
技術參數：
·無腐蝕金屬或破壞絕緣的氣體環境中 ·環境溫度 －20℃～ 50℃ ·相對濕度 不大于 80％（+25℃時） ·防護等級 IP67 符合 GB 4208-1993 （≈IEC 529-1984）
參數
型號 動作角度 極限角度 觸點數量常開 觸點容量 復位方式 介電性能 工作方式 重量(Kg)
一級 二級
FPK -12-30 12° 30° 70° 2 AC380V3A 自動復位 工頻1500V1min 長期工作制 3.5
FPK -20-35 10° 45° 70° 2
FPK -10-45 20° 35° 70° 2
工作原理：
當運行中的膠帶發生偏離或扭曲時，則擠壓跑偏開關的立輥，并使之偏移，如偏移大于一級轉換角度時，輸出一組告警信號；若繼續偏移大于二級轉換角度時，則輸出一組停機信號。一級開關轉換信號可接入跑偏自動調整裝置，用于校正膠帶的偏移和扭曲。故障排除后，立輥?zhàn)詣訌?fù)位。
構造特點：
·本機采用鑄造鋁合金殼體，強度高，重量輕。
·殼體表面應用靜電噴塑涂覆工藝，涂層均勻、附著力強、耐老化。
·旋轉凸輪采用雙點鎖緊結構，立輥采用定位銷緊固，確保工作可靠。
·整機密封性較好，可在浸水狀態下正常工作
適用范圍
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
兩級跑偏開關FPK-10-45、KPT1-20-35
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
