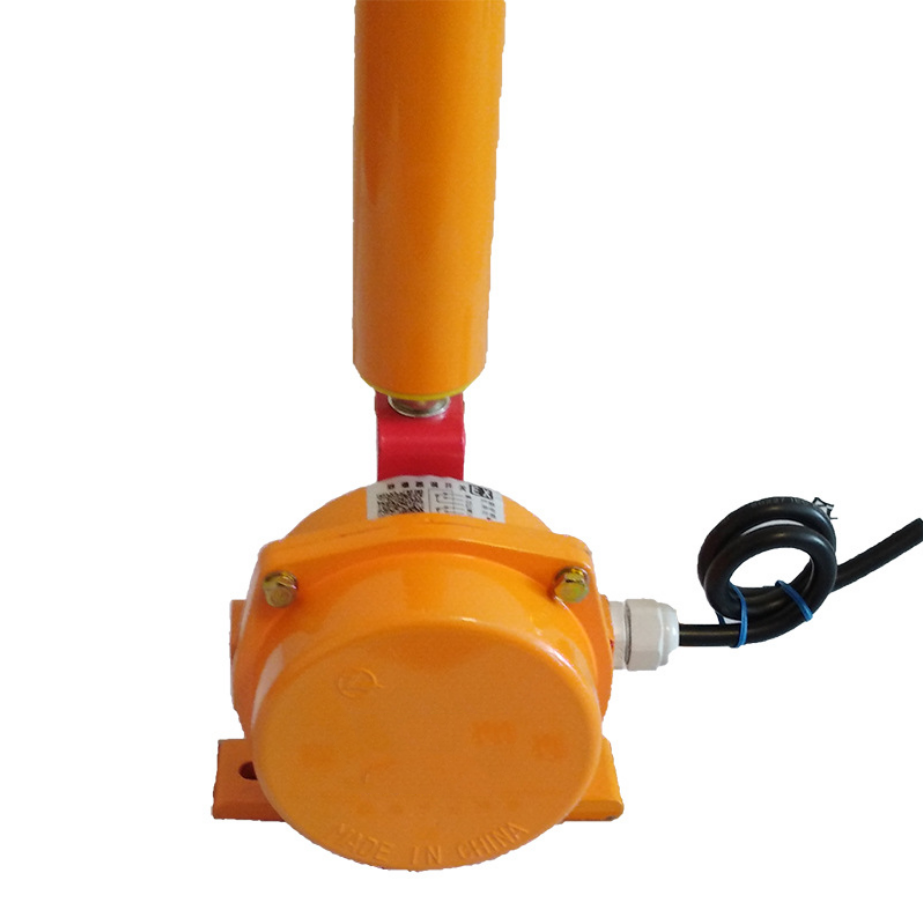

QJLP2-12-30膠帶跑偏開關
QJLP2-12-30膠帶跑偏開關
一、概述
用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本機廣泛應用于礦山、電力及化工等行業的運輸系統中。
二、QJLP2-12-30膠帶跑偏開關工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
三. QJLP2-12-30兩跑偏開關產品特點
堅固、耐用的鑄鋁外殼，.
多角度可調整的防偏立桿，法向角調節范圍22.5°
采用雙側引線結構，不用分流箱即可方便地進行接線。
不拆除防偏立桿即可拆上蓋，使接線和調整更為簡單方便。
立桿額定轉速5000r/min,滿足帶速小于6.35m/s的皮帶輸送機。
防水、防塵設計，適于露天安裝和使用。
自動復位設計，使產品在現場使用更方便。
QJLP2-12-30兩跑偏開關技術參數
1、環境溫度：-30℃~+50℃
2、相對濕度：不大于85%
3、開關殼體：防水、防塵
4、觸點容量：SPDT（單刀雙擲）500V/10A
5、輸出接點：雙斷點 速動 純銀
6、動作力：2.5kg即可
7、可調角度：22.5℃
8、可靠性：10000000次
QJLP2-12-30膠帶跑偏開關
四、使用與安裝
將跑偏開關固定在支架上，然受在膠帶機架上；
立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離L=50～100mm；
膠帶位于立輥下端1/3處；
每50m膠帶可安裝跑偏開關一對。
跑偏開關簡介：
跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度。可防止皮帶邊緣的損傷和因?yàn)槟z帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次
跑偏開關用途：
跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關功能：
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機復位正常運行，立棍自動復位。
QJLP2-12-30膠帶跑偏開關
