SBN15-T35Q抗震型跑偏開關抗震型跑偏開關

SBN15-T35Q抗震型跑偏開關造型精美、結構堅固、動作靈敏、抗震性強，能達到2萬次的使用壽命，是冶金、電力、煤巖及化工等行業輸送機自動化控制Z理想的選擇。

跑偏開關簡介：

跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次

跑偏開關用途：

跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。

廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。

跑偏開關功能：

當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機復位正常運行，立棍自動復位。

SBN15-T35Q抗震型跑偏開關

工作原理

當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行，立棍自動復位。

技術參數：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85

c.海撥高度不超過2000m

.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

f.觸點容量：≤AC380 ≤3A

g.防護等級：IP65

h.靈 敏 度：0.3PF

i.重 復 性：≤+1.6mm

SBN15-T35Q抗震型跑偏開關

結構特點：

1.本產品采用鋁合金鑄造殼體、強度高、重量輕，

2.開關采用進口的行程開關，觸點容量大，動作靈敏，使用壽命長，密封性好。

3.外殼防護等級達到IP65，可在惡劣環境下長期工作。

4.本產品動作靈敏、穩定性高、性能可靠。

SBN15-T35Q抗震型跑偏開關

安裝調試：

將跑偏開關固定在支架上，然后在膠帶機架上；立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50  100mm

膠帶位于立輥下端1/3處；

每30m膠帶可安裝跑偏開關一對（2臺）

SBN15-T35Q抗震型跑偏開關

選型注意事項

1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。

2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。

3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。

跑偏開關的分類：

跑偏開關有普通型的、接線腔型、地址編碼的。

a.普通型的就是以上所說兩級跑偏開關；

b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。

c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。

地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。

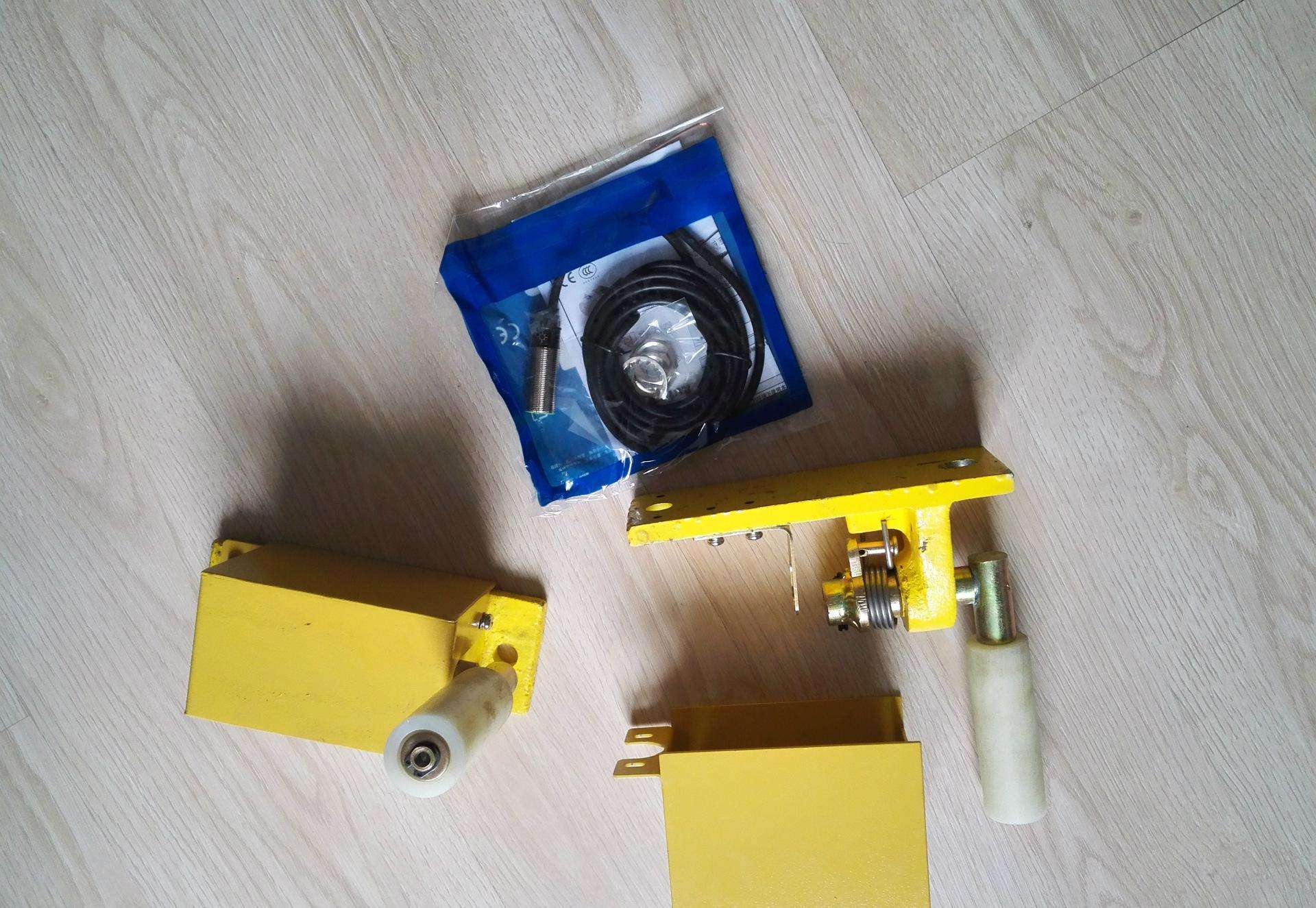

我公司生產的BFK-PA301兩級跑偏開關，BH-PW-LSKG兩級跑偏開關，BPK-2035 兩級跑偏開關 水泥廠跑偏開關，BPP-02GKH-10-30防爆兩級跑偏開關，E502A皮帶機跑偏開關，EBBS-80EBS防爆兩級跑偏開關，EXHFKPT1-10-45防爆跑偏開關，EXKPT1-20-35-X防震跑偏傳感器，FPI-12-30兩級跑偏開關（粉塵防爆），FSPK-111兩級跑偏開關，G22H.T22IP67跑偏開關，SATB-11XPP-3960防爆跑偏開關，PXA-34KK跑偏開關、不銹鋼跑偏開關，SATB-11XPP-3960防爆跑偏開關BKPT1防爆兩級跑偏開關CRS2D兩級跑偏開關DPP跑偏開關DPK兩級跑偏開關DFP防偏開關DWPK兩級跑偏開關EXKPT兩級跑偏開關FPK兩級跑偏開關FPK防跑偏開關FM兩級跑偏開關GRB跑偏開關GEJ隔爆跑偏開關關RHPY兩級跑偏開關RPK兩級跑偏開關ROS跑偏開關SR2D跑偏開關SSG(KPT1)兩級跑偏開關SFLP兩級跑偏開關SR-PK兩級跑偏開關SPS跑偏開關SPB兩級跑偏開關WHKP兩級跑偏開關XPK兩級跑偏開關XTD-PK跑偏開關XLPP兩級跑偏開關XFP防偏開關XDFL2兩級跑偏開關XCR跑偏開關XJM-PK兩級跑偏開關YH跑偏開關YHFP兩級跑偏開關YHPK兩極跑偏開關YHFPK跑偏開關YHP兩級跑偏開關3EPK跑偏開關等各種規格型號的跑偏開關，產品規格齊全



.環境溫度：-40℃~60℃

b.相對濕度不大于85

c.海撥高度不超過2000m

.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

f.觸點容量：≤AC380 ≤3A

g.防護等級：IP65

h.靈 敏 度：0.3PF

i.重 復 性：≤+1.6mm
