LPT1-20-35礦用兩級跑偏開關尺寸詳細介紹
LPT1-20-35礦用兩級跑偏開關尺寸
跑偏開關簡介：
跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次
跑偏開關用途：
跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關功能：
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機復位正常運行，立棍自動復位。

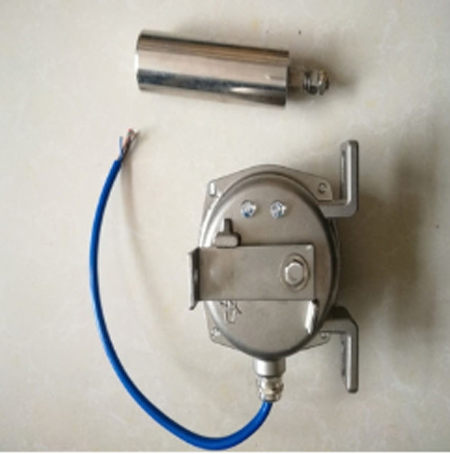

LPT1-20-35礦用兩級跑偏開關
LPT1-20-35技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
LPT1-20-35礦用兩級跑偏開關使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
LPT1-20-35礦用兩級跑偏開關
LPT1-20-35安裝說明
將跑偏開關固定在支架上，然后連接在膠帶機架上
立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為50-100mm
膠帶位于立輥下端1/3處
每50M膠帶可安裝跑偏開關一對
LPT1-20-35礦用兩級跑偏開關應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
LPT1-20-35礦用兩級跑偏開關尺寸
LPT1-20-35產品特點
堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工廠環境安裝
在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術，耐久性好
當立輥偏轉角度超過12度時，1級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30度時，二級開關動作，輸出（停機信號）
1級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
LPT1-20-35礦用兩級跑偏開關尺寸
主要偏差開關常見的分類
1、地址編碼型偏差開關
地址碼跑偏開關是基于現場總線技術xlline普通跑偏開關，實現地址碼的功能。適用于長帶式輸送機作為遠程監控現場設備的運行，解決了工人們發現故障點的不便之處。xlline總線可與各大廠家的PLC與計算機接口的靈活鏈接的實現。
2、接線腔型開關
結型腔的偏差開關是在普通型開關的基礎上，帶有一個防水的接線腔，現場控制電纜可直接連接到接線室，使電纜接頭端接，虛接造成故障。
選型注意事項
1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
跑偏開關的分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
a.普通型的就是以上所說兩級跑偏開關；
b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
