產品型號：

KLT2-1、HFKLT2-1、HFKLT2-I、HFKLT2-II、KLT2-II、XLLS-I、XLLS-II、DLS-I、DLS-II、DPLS-I、DPLS-II、HFKLT2-2、KLT2-2、YHLS-L、FKLT2-Z、FKLT2-Y、

LLP1-S、JLK3-S、LLP1-Z、JLK3-Z、LLP2-1、LLP2-2、LLP2-3、KLT2-3、HFKLT2-3、LLP3-S、JLK2-S、JLK4-S、JLKJ-S、JSB-KLS-1、LLP3-Z、JLK2-Z、JLK4-Z、JLKJ-Z、JSB-KLS-2、LLP4-Z、LLP4-Y、LLP5-1、KLT2A-1、LLP6-1、LSF-1、LLP6-2、LSF-2、LLP6A-L

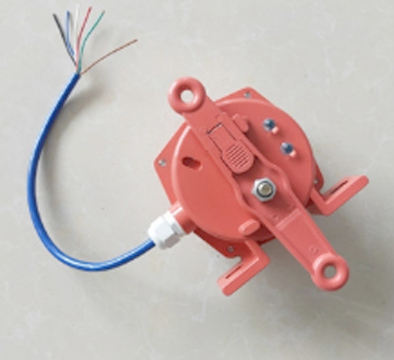

XLLS-P-I皮帶機拉繩開關簡介

拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。

　　自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。

　　手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。

XLLS-P-I皮帶機拉繩開關技術參數：

工作電壓：24~380V              a.環境溫度：-30℃~70℃

工作電壓 AC220V

動作角度 25°                          b.相對濕度不大于85%

觸點容量 AC220V  3A

極限角度 75°

接點形式 雙斷點1常開1常閉

使用壽命 10萬次 重    量 2.5Kg

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號，一常開，一常閉

環境溫度：-20℃~+60℃

環境濕度：＜90

防護等級：IP65

復位方式：自動復位/手動復位

響應時間：＜2mS

控制觸點容量：AC380V/2A-1

動作力：50&plun;10N

海拔高度：＜2000m

XLLS-P-I皮帶機拉繩開關安裝與接線

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點

XLLS-P-I皮帶機拉繩開關

電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A

適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.

XLLS-P-I皮帶機拉繩開關適用范圍

拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。對人身及設備的保護作用。

防水，防油，防爆，抗干擾，抗震，耐高溫，耐底溫，耐油，耐腐蝕，耐高壓，耐酸堿

廣泛應用于世界各國的不同行業，包括汽車制造、電力、食品飲料、石油化工、冶金、煙草、航空航天、機械、紡織、造紙、印刷、包裝、軌道交通、物流、水泥建材、造船、電線及電纜制造、采礦和市政等行業，成為深受用戶信賴的XUAN品牌。

XLLS-P-I皮帶機拉繩開關產品特點

堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝

防護標準IP65在惡劣環境也可使用

使用高性能的微動開關和無需要維護的銅管技術，耐久性

可生產自動復位型產品

XLLS-P-I皮帶機拉繩開關拉繩開關故障檢修：

1、檢查拉線動作桿，確保它在正常的位置。

2、檢查導線連接，看看是否正確，螺絲是否擰緊。

3、檢查開關內部凸輪，看看是否能夠觸動微動開關，如有問題，請重新安裝凸輪。

4、檢查微動開關觸頭，看看是否接觸良好，必要時可更換。

5、如果以上檢查處理后故障依舊，則可能外圍電路有問題。

XLLS-P-I皮帶機拉繩開關工作原理

當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶

防爆雙向拉繩開關自動復位型是用于膠帶輸送機緊急事故的一種保護開關，開關具有自帶接線腔，是種大型的防爆產品，觸點采用兩開兩閉，安全可靠。·結構簡單實用、性能穩定可靠、防爆、·防塵、防震、防潮。

動機內凸輪并感應微動開關，發出停機信號。

XLLS-P-I皮帶機拉繩開關安裝說明；

1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。

3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。

4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。

XLLS-P-I皮帶機拉繩開關拉繩開關故障檢修

1、檢查拉線動作桿，確保它在正常的位置。

2、檢查導線連接，看看是否正確，螺絲是否擰緊。

3、檢查開關內部凸輪，看看是否能夠觸動微動開關，如有問題，請重新安裝凸輪。

4、檢查微動開關觸頭，看看是否接觸良好，必要時可更換。

5、如果以上檢查處理后故障依舊，則可能外圍電路有問題。

XLLS-P-I皮帶機拉繩開關主要用途及適用范圍

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

　　因為它既有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。

　　拉繩開關可能在一些企業里面會用到，其它的地方也許沒有見過，其實一些農村里面還在用著拉繩開關呢。

拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。

結構和基本原理

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。

　　拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。

安裝和調整

拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。

　　1、將拉繩開關固定在機架上。

　　2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。

　　3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

　　4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。

　　（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）

主要用途及適用范圍

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

　　因為它既有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。

　　拉繩開關可能在一些企業里面會用到，其它的地方也許沒有見過，其實一些農村里面還在用著拉繩開關呢。雖然說現在人民都富裕了，可上一些農任然在使用著拉繩開關。



工作電壓：24~380V              a.環境溫度：-30℃~70℃

工作電壓 AC220V

動作角度 25°                          b.相對濕度不大于85%

觸點容量 AC220V  3A

極限角度 75°

接點形式 雙斷點1常開1常閉

使用壽命 10萬次 重    量 2.5Kg

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號，一常開，一常閉

環境溫度：-20℃~+60℃

環境濕度：＜90

防護等級：IP65

復位方式：自動復位/手動復位

響應時間：＜2mS

控制觸點容量：AC380V/2A-1

動作力：50&plun;10N

海拔高度：＜2000m
