LXA-01GKH-T1-A拉繩開關靜電防腐涂裝詳細介紹

卓信拉繩開關LXA-01GKH-T1-A，220V靜電防腐涂裝

LXA-01GKH-T1-A拉線開關

LXA-01GKH-T1-A拉線開關供應商

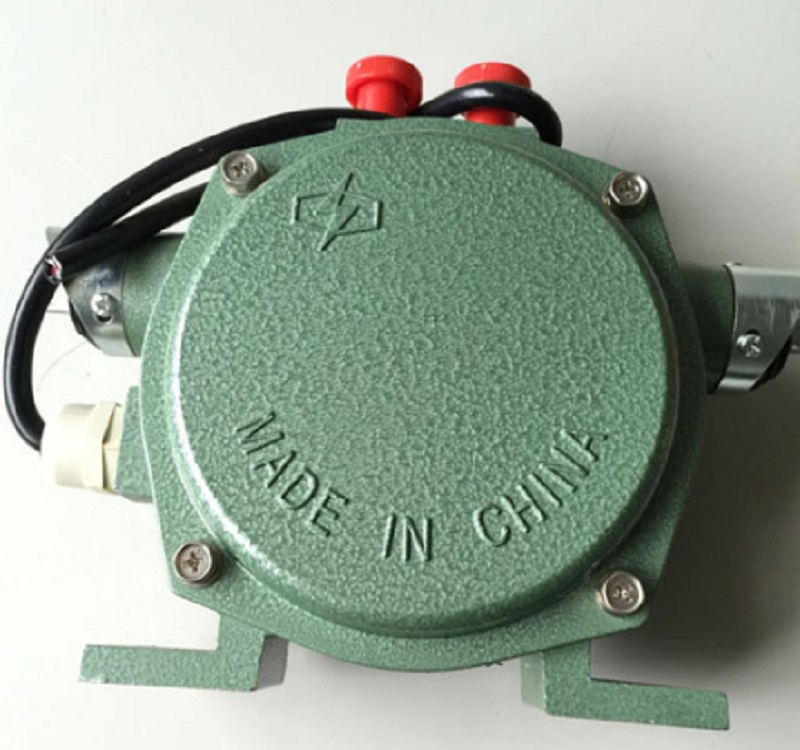

LXA-01GKH-T1-A拉線開關圖片

LXA-01GKH-T1-A拉線開關技術參數

選材講究，拉線開關型號：LXA-01GKH-T1-A

做工精細，拉線開關品牌：SIDA/卓信

密封性好，拉線開關材質：不銹鋼

防水防油防塵，拉線開關：山東卓信電氣有限公司

動作靈敏可靠，拉線開關觸點：一開一閉

現貨庫存，拉線開關：

優惠，拉線開關使用壽命：行程開關動作開關20萬次

交貨快，拉線開關產地/發貨地：山東省山東市

標準包裝，拉線開關售后：質保一年

拉線開關，俗稱雙向拉繩開關，又叫事故開關、急停開關、皮帶機拉繩開關，主要作用是保護輸送機免受意外事故損壞，它的動作原理是通過鋼絲繩牽引拉線，從而啟動開關發出事故報警信號或者自動停機信號，達到保護輸送機的目的。

由山東卓信公司生產供應的卓信拉繩開關LXA-01GKH-T1-A，220V靜電防腐涂裝采用國際的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。本開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。

拉線開關基本參數：

殼體材料  不銹鋼

傳動桿材質  不銹鋼

纜繩所需張力  49±10N(5±1kgf)

接點數   2

接點容量 220V/250V/380V/480V/AC 3A/

接線口   6~12mm電纜

適用溫度   -20℃~+60℃

使用壽命  50萬次

跑偏開關（Belt Sway Switches）又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出警示或停機信號，可的防止由皮帶跑偏而產生的事故。

跑偏開關起帶式輸送現場的保護作用，因此達到指定的IP防護等級。

開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動警示和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機的保護裝置之一。

基本原理

輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。開關信號用于警示，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

LXA-01GKH-T1-A拉繩開關技術指標

接點容量：AC380V 3A  10A

絕緣電壓：AC1000V歷時1min

使用壽命：50萬次

接點形式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90

海拔高度：＜2000m

動作角度：15°極限角度75°

LXA-01GKH-T1-A拉繩開關安裝與接線

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點

LXA-01GKH-T1-A拉繩開關技術參數

1． 使用環境條件

a.環境溫度：-30℃~70℃

b.相對濕度不大于85%

LXA-01GKH-T1-A拉繩開關結構特點

1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。

2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。

3． 本產品動作靈敏、穩定性高、性能可靠。

LXA-01GKH-T1-A拉繩開關

電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A

適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.

2FLT2，FLT2-II，雙向拉繩開關

雙向拉繩開關礦用輸送機專用配套產品

本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購

雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點

LXA-01GKH-T1-A拉繩開關工作原理

當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。

LXA-01GKH-T1-A拉繩開關安裝調整

本產品一般安裝在膠帶運輸機沿線兩線機架上。

1． 將拉繩開關固定在支架上。

2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。

3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

LXA-01GKH-T1-A拉繩開關注意事項

1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。

2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。

4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

LXA-01GKH-T1-A拉繩開關適用范圍

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

不銹鋼抗干擾雙向拉繩開關

廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口，煙草，食品，碼頭，儀表等行業使用的帶式輸送機屬送系統中。

LXA-01GKH-T1-A拉繩開關產品特點

1、拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。

2、通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。

3、堅固的鑄鋁外殼，特殊的環境可選擇特殊的表面處理。

4、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。

5、結構件設計緊湊。

6、醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。

7、提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。

8、手動杠桿復位。

結構堅固，抗震性強，

耐抗腐蝕，標準包裝，

質保一年。

雙向拉繩開關在我們的日常生活中被廣泛的使用，但大多數人對此并不是太了解，

不知道雙向拉繩開關的主要功能是什么，雙向拉繩開關指的是一種開關型傳感器是沒有任何無觸點的行程開關，主要適用范圍為常規皮帶輸送機、裙邊式給料輸送機、斗式提升機、梭式輸送機、包裝生產線、堆料/取料系統、挖掘機、輪船裝卸系統、起重機、水平給料機等設備的現場緊急事故暫停的一種保護裝置。下面就是小編對于雙向拉繩開關及型號規格的具體介紹。

雙向拉繩開關也稱緊急停機開關，是帶式輸送機必備的安全保護裝置。

它徹底改變了傳統拉繩開關機械設計不合理、使用壽命短的痼疾。

并采用了聚碳酸脂原料作為殼體與零件，此原料在工業、航空等領域中使用廣泛，其具有防砸、防腐、堅硬及柔韌性強等特點，適合在不同的惡劣環境中使用。

本公司因為所有產品都是自己生產，雙向拉繩開關又名雙向拉線開關是我廠為輸送設備生產的一項主要產品，所以是 低的、 快的交貨、 優售后的服務，***提供技術解決方案。本公司生產的雙向拉線開關/雙向拉繩開關外殼比一般都要厚，并且防水防腐性能比較好，是輸送設備 理想的選擇。

無觸點雙向拉繩開關正常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安全時，拉動繩索，繩索牽引使雙向拉板向左或向右轉動；連接在轉動軸尾部的檢測片也隨著雙向拉板向左或向右轉動而轉向光電偶合器方向，使其進入光電偶合器的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向控制系統發出報警信號或迫使運行中的電動機立即停車（現場聯鎖），保護人身及設備安全。

卓信拉繩開關LXA-01GKH-T1-A，220V靜電防腐涂裝

山東卓信現貨LXA-01GKH-T1-A雙向拉繩開關，不銹鋼材質電壓220/380V可選

山東卓信現貨LXA-01GKH-T2-A雙向拉繩開關，不銹鋼拉繩開關

山東卓信現貨LXA-02GKH-T1-F拉線開關、雙向拉線開關，耐腐蝕材質生產

山東卓信現貨LXA-02GKH-T2-F 雙向拉繩開關，手自動一體化，

山東卓信現貨LXA-02GKHH-A雙向拉繩開關，現貨銷售、標準包裝，質保一年

山東卓信現貨LXA-02GKHH-B耐腐蝕雙向拉繩開關，確保***變形也***生銹

山東卓信現貨LXA-02GKK-T1/A不銹鋼雙向拉繩開關，外殼密封性好，安全保證優

山東卓信現貨LXA-01GKK-T1/A防腐雙向拉繩開關，好，售后優，安裝使用方便

卓信拉繩開關LXA-01GKH-T1-A，220V靜電防腐涂裝



接點容量：AC380V 3A  10A

絕緣電壓：AC1000V歷時1min

使用壽命：50萬次

接點形式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90

海拔高度：＜2000m

動作角度：15°極限角度75°
