KLFII拉線開關電壓220/380V可選詳細介紹

卓信KLFII拉線開關電壓220/380V可選

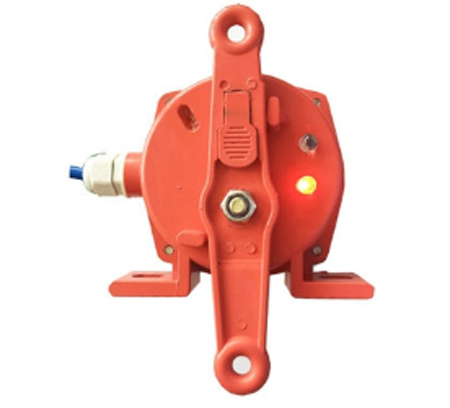

KLF(‖)雙向拉繩開關、自動復位拉繩開關

KLF(‖)雙向拉繩開關、自動復位拉繩開關

KLF(‖)雙向拉繩開關、自動復位拉繩開關復位方式

山東卓信現貨KLF(‖)拉線開關，雙向型拉線開關、雙向拉繩開關、托環

山東卓信現貨HFKLT2-II拉線開關、雙向型拉線開關、雙向拉繩開關、托環

卓信KLF(‖)拉線開關產品說明：

雙向拉繩開關是一種開關型傳感器（即無觸點行程開關）它即有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于各種輸送機機械、礦山、紡織、造紙、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。

拉線開關KLF(‖)雙向型工作原理：

當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。

拉線開關KLF(‖)雙向型結構特點：

1．本產品采用鋁合金鑄造殼體、強度高、重量輕。

2．外殼達到，可在惡劣環境下長期工作。

3．本產品動作靈敏、穩定性高、性能可靠。

卓信KLF(‖)拉線開關安裝調整

本產品一般安裝在膠帶運輸機沿線兩線機架上。

1．將拉繩開關固定在支架上。

2．兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。

3．為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

急停開關HFKL2-P-1拉繩開關簡介：

HFKLT2,HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2(HFKLT2－Z2)雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用鋁錠合金精密壓鑄，并采用行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。本產品內部采用儀器儀表防爆安全監督檢驗站()認可，符合標準所規定的要求。

二.型號含義

三.技術參數

1． 使用環境條件a.環境溫度：-30℃~70℃b.相對濕度不大于85%

四.結構特點

1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。2． 外殼達到，可在惡劣環境下長期工作。3． 本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖1和圖2。

五.工作原理

當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。

六.安裝調整本產品一般安裝在膠帶運輸機沿線兩線機架上，詳情參加圖3。1． 將拉繩開關固定在支架上。2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

接線圖

七.注意事項

1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。

2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。

4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

雙向拉繩開關俗稱緊急停機開關。作用于帶式輸送機現場需要停機時，通過開關動作使輸送機停機。雙向拉繩開關廣泛用于鋼鐵、水泥廠、電廠礦山等具有帶式輸送機的礦廠，該產品安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護，它分手動型和自動型，手動型動作后自銷，并有警示牌顯示，須手動復位。自動型自動復位，當緊急事故發生時任意拉動拉繩傳感氣即可停機。

拉線開關KLF(‖)雙向型基本參數:

開關額定值：10A/500V。

鎖定角度：20°；動作角度20°

拉力：3至8公斤。

具有手動和自動兩種。

：

參數：

電壓可選：24V-48V-220V-380V-480V,

電流可選：2A、3A、4A、、6A、7A、8A、9A、10A.1

拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。

自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 屬機電融合一體的新技術產品，為。對于皮帶輸送機、拉鏈機、刮板機、提升機、扒料機及其它傳動機械出現故障時，能在設備任意位置停機。能及時有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

無觸點雙向拉繩開關正常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安全時，拉動繩索，繩索牽引使雙向拉板向左或向右轉動；連接在轉動軸尾部的檢測片也隨著雙向拉板向左或向右轉動而轉向光電偶合器方向，使其進入光電偶合器的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向控制系統發出報警信號或迫使運行中的電動機立即停車（現場聯鎖），保護人身及設備安全。

拉線開關KLF(‖)雙向型結構特點

本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

外殼達,密封性好，防水、防塵，可在惡劣環境中工作；

觸點容量大，動作靈敏、可靠。

定貨須知

本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明；

安裝支架、覆塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購。

我廠生產的雙向拉繩開關型號介紹：

KLT2-1、HFKLT2-1、HFKLT2-I、KLTZ2-2、KLTZ2-1、HFKLT-II、HFKLT2-II、

HFKLT2-11、HKLT2-2、KLT2-11、KLT2-1、KLT2-II、HFKLT2-L1、HFKLT2-L2

HFKLT2-H1、HFKLT2-H2、XLLS-I、XLLS-II、XUS-II、XLLS-11、XLLS-2、

DLS-I、DLS-II、DLS-11、DSL-II、DSL-11、DSL-2、DSL-1、DSL-I、HFKLT2-2

KLT2-2、YHLS-I、YHLS-II、YHLS-11、YHL-4、YHLS-4、GHLS-I、GHLS-II、

GHLS-11、TYSLY2-1、TYSLY2-2、TYSLY2-II、TYSLY2-I、KST-2、FKLT2-Z

FKLT2-Y、FKLT2-II、FKLT2-2、KLT2-P-II、KLT2-P-I、XYXL-A、NST2-II、

NST2-I、HZ-KLT2-11-S、NST-1、NST-2、SLFB-II、SLFB-I、NKLS-I、

NKLS-1、NKLS-2、NKLS-II、DFLS-II、DFLS-I、PMII、YWLX-II、DCX-K-1

DCX-K-2、DCX-K-II、YWLX-I、YHL-II、YHL-11、YHL-I、YBLK-KLT2、

HFKLT2-S1、HFKLT2-S2、HFKLT2-Z2、KLT2-S2、GYLS-II、GYLS-11、

SR-LS-II、GYLS-I、DWLS-I、DWLS-II、ZGLS-S、SFLMQ-S、SFLMQ-Z

KLF(‖)雙向拉繩開關、自動復位拉繩開關



開關額定值：10A/500V。

鎖定角度：20°；動作角度20°

拉力：3至8公斤。

具有手動和自動兩種。

：

參數：

電壓可選：24V-48V-220V-380V-480V,

電流可選：2A、3A、4A、、6A、7A、8A、9A、10A.1
