防水防塵打滑檢測開關NTZDH-9SAL/T-E6C詳細介紹

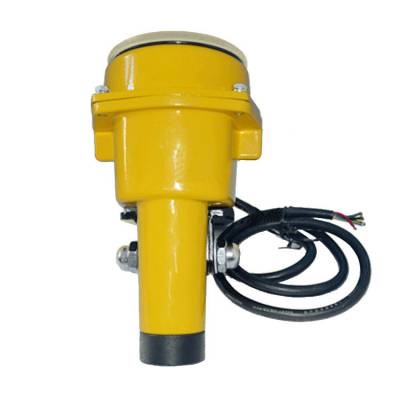

卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
簡介
本機用于帶式輸送機運行中膠帶與主動滾筒出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生，本機還可用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或chaosu保護等。使現場操作簡單化提高了anquan性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業廣泛的應用。
卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
工作原理
用于檢測帶式運輸機在運行中的膠帶與主動滾筒之間的打滑，防止打滑所造成的惡性事故，該jianceqi還可用于多條膠帶機聯鎖啟動和停機，低速抱閘保護。速度jianceqi工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動jianceqi內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電xin號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的百分之二十到三十時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。
卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
技術參數
1.環境溫度：-30℃~+60℃相對濕度：不大于百分之95(25攝氏度時)
2.輸出接點數量：1個常開1個常閉一組轉換接點
3.觸點容量：24~380V AC/DC
4.動作方向：雙向重 量：3.5KG
卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
特點
1：非接觸式，無易損原件，使用壽命長；
2：防護等級高，密封性好，可防水、放塵，防凝露；
3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；
4：外殼經過烤漆噴塑處理，耐腐蝕性強；
5：一體式設計，安裝方便，實用簡單，兩螺栓固定；
6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差小；
7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8：高精度4~20mA 模擬量輸出
9：輕、重報警雙shuangkai量輸出
10：采用高接點容量繼電器輸出
卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
工作原理：
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即:正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值
卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
優點為：
1、非接觸接近探測器、使用壽命長、維護成本低；
2、兩螺栓固定、確保安裝簡單；
3、一體化結構、集中控制裝置、設定或故障檢修簡單；
4、無運動部件、無磨損、安全壽命長
卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
產品范圍：
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。
卓信防水防塵打滑檢測開關NTZDH-9SAL/T-E6C
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
