超速開關ESRB-100?速度傳感器詳細介紹
卓信速度檢測開關ESRB-100 0-1852RPM工作原理
速檢測開關 ESRB-100，低溫型，常開點，DC24V
ELAW-61P纜繩緊急開關
ELAP-20皮帶跑偏開關
皮帶縱裂檢測器
檢測皮帶的縱斷事故
檢測方式 感應電硅橡膠壓縮方式
安裝場所 緩沖托棍之前
規格 帶寬600～2200mm
輸出接點 檢測1接點（容量250V2A）
皮帶縱裂監測器式當皮帶輸送機溜槽落料處有貫穿皮帶異物時，傳感器立即檢測出皮帶縱裂同時及時停止輸送機的一種開關。由檢測縱裂的傳感器和輸出切斷信號的變換器組成。
變換器內裝載著能夠檢測出傳感部或電纜被切斷時能夠輸出斷信號的高性能傳感器，所以安全性非常高。
ESRB-100速度開關工作原理
根據緩沖托棍數量安裝檢測器。傳感器之間用環線連接變換器，所以布線成本也會降低。
一、探測式料位計
三、探測式料位計
四、微波料位計（FM-CW方式）：拋物線天線方式角錐形天線方式
五、微波料位計（脈沖雷達方式）ESRB-100系列，原有的5.8GHZ產品系列。
六、微波勢壘開關：信號發射器 MWBS-TR-02;信號接受器 MWBS-RC-02
七、微波流量開關 MWFS-TR-02C
八、傾斜開關：檢測器 MFFP-1;變換器 AEDC-12LC2
九、粉塵濃度監測儀 PEM系列（靜電摩擦檢測方式）：PFM-M01E(一體型技術規格）
十、雙向拉繩開關:1.ELAW型（耐塵防滲型) 2.ELAM型（工廠耐壓防爆型d2G4)

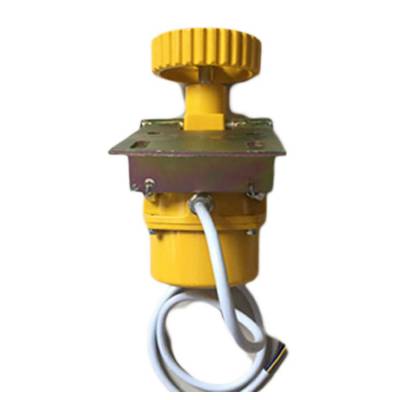

卓信速度檢測開關ESRB-100 0-1852RPM工作原理
技術參數：
1、適用帶速：0.8-3.5米/秒
2、供電電源：AC380V（AC220V）2A
3、絕緣電阻：≥20MΩ
4、觸點數量：一開一閉兩組觸點，雙向動作
5、觸點容量：電壓500V以下，電流2A以下
6、觸點壽命：不大于10萬次
7、打滑率：25~30%（可依用戶要求而定）
8、工作環境：-30~+60
卓信速度檢測開關ESRB-100 0-1852RPM工作原理
主要特點：
1、智能型，一體化結構，免設置、調試，安裝簡單。普通旋轉探測器時反應快。
2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。
3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。
4、DH-A型打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以內的接觸器。
5、配有狀態指示。設備正常運行時，指示燈“閃爍”；慢轉或停機時，指示燈“常亮”
卓信速度檢測開關ESRB-100 0-1852RPM工作原理
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

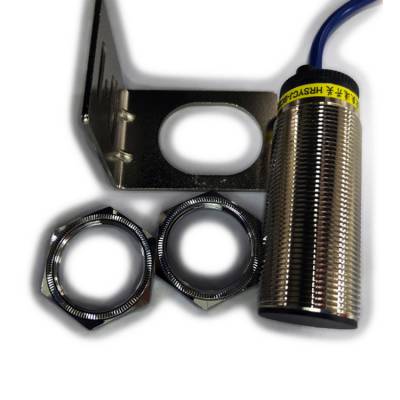

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）
注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈
卓信速度檢測開關ESRB-100 0-1852RPM工作原理
工作原理：
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即:正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值
卓信速度檢測開關ESRB-100 0-1852RPM工作原理
優點為：
1、非接觸接近探測器、使用壽命長、維護成本低；
2、兩螺栓固定、確保安裝簡單；
3、一體化結構、集中控制裝置、設定或故障檢修簡單；
4、無運動部件、無磨損、安全壽命長
卓信速度檢測開關ESRB-100 0-1852RPM工作原理
產品范圍：
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。
卓信速度檢測開關ESRB-100 0-1852RPM工作原理
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
