YHSJ-J打滑檢測器工作原理詳細介紹
速度檢測器用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。
需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時，執行電路輸出相應的開關信號。
YHSJ-J打滑檢測器工作原理
技術參數 ：
卓信YHSJ-J打滑檢測器工作原理
工作電壓：24~380V
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
重 量：2.5Kg
復位方式：自動復位
響應時間：＜2Ms
控制觸點容量：3A-
動作力：50±10N
YHSJ-II 產品特點
卓信YHSJ-J打滑檢測器工作原理

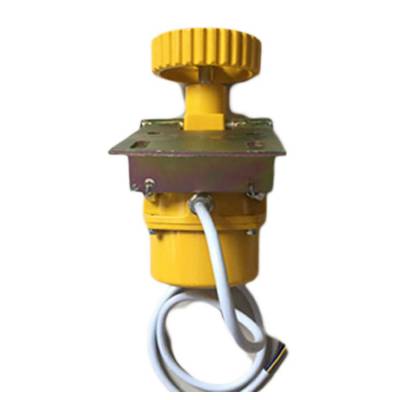

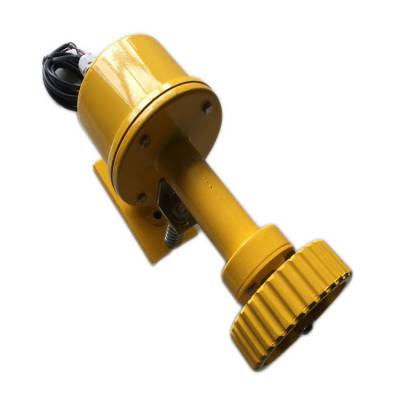

本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鋁制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能
本機內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機
YHSJ-J打滑檢測器工作原理
技術規格
環境溫度：-30℃～60℃
觸點容量：AC220V / 500mA
測速范圍：１～999r/min
開關形式：常閉型(或常開型)
可 靠 性：50 萬次
打滑檢測器YHSJ-II調速說明
卓信YHSJ-J打滑檢測器工作原理
拆開后蓋,找到接近開關，接近開關后面里有一個指示燈（在出線的旁邊），指示燈旁邊有個小旋鈕;連接速度開關到皮帶機上，設定皮帶機上的運行速度，設定參數以每秒走多少米（例：1.25米/秒 ），運行皮帶。當 指示燈亮時，表明皮帶速度 > 速度開關 的調整值，調整小旋鈕往順方向調整 → ，直到紅色指示燈滅； 反之，當 指示燈不亮時，表明皮帶速度＜ 速度開關的調整值，調速小旋鈕往逆方向調整 ← 直到指示燈亮。一般速度開關低于皮帶開關的70-80%停機工作。例如，皮帶以每秒1.25每秒走速，我們得把皮帶調到80%，1.25*0.8=1米運行速度，現在在開始調我們的速度開關旋鈕，以燈亮和滅為信號。調好就OK了，
YHSJ-J打滑檢測器工作原理
使用與安裝：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸,開口銷連接在支架上。安裝后應滿足下述要求：打滑檢測裝置膠帶運行方向順向防止,觸輪距膠帶邊緣200-300mm
非接觸接近探測器,壽命長,維護費用低,兩螺栓固定,確保安裝簡單一體化結構,集成的控制裝置,設定或故障檢修簡單,無運動部件,無磨損,安全壽命長。欠速開關逢電器,連接軸,觸輪,支臂等結構。安裝方便,使用安全。HQSD-A欠速開關由于安裝在回程膠帶的上面,整機運行平穩,且避免了老師殘片處故障時對膠帶的損傷。殼體采用鋁合金鑄造,表面采用靜電噴塑涂覆工
YHSJ-J打滑檢測器工作原理
結構特點：
1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：
a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；
b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。2. 控制箱采用內外箱結構，提高了防護性能
3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）
4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化。
