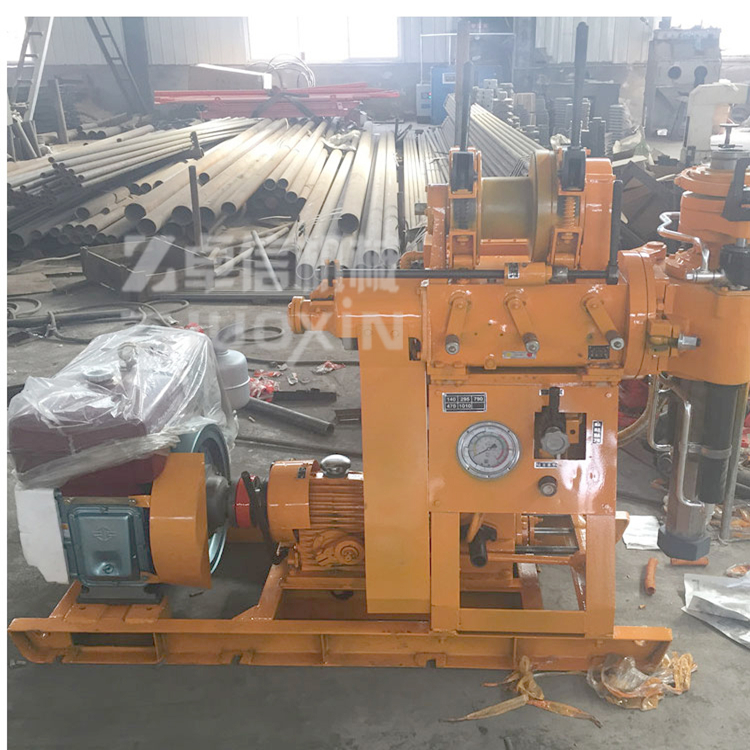

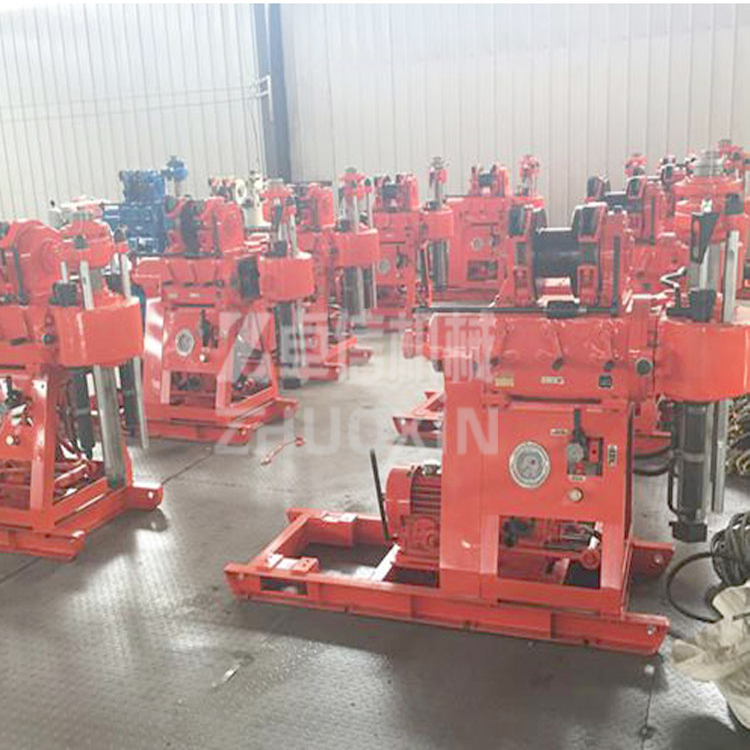

HZ-130YY液壓巖芯鉆機
HZ-130YY液壓巖芯鉆機范圍：
1、本鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。
2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。
3、可鉆2-9級的沙質粘土及巖層等。
主要特點：
1、具有油壓自動進給機構，提高鉆進效率，減輕勞動力強度。
2、采用球卡夾持機構代替卡盤，可實現不停機倒桿，操作方便，安全可靠。
3、配有孔底壓力計，便于掌控孔內情況。
4、結構緊湊，手柄集中，占用面積小、重量輕、分解性強、便于搬遷。適合于平原或山區作業。
一、HZ-130YY液壓巖芯鉆機簡介
HZ-130YY液壓巖芯鉆機在普通鉆機基礎上增加鉆機移位滑道，可實現快速更換鉆具提高工作效率降低勞動強度。
二、HZ-130YY液壓巖芯鉆機適用范圍
1、本鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。
2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。
3、可鉆2-9級的沙質粘土及巖層等。
三、HZ-130YY液壓巖芯鉆機主要特點
1、具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。
2、卷?yè)P(yáng)機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊
3、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件。
4、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點。
四、HZ-130YY液壓巖芯鉆機技術參數
|
整機參數 |
|
鉆孔深度 |
130m |
|
最大開孔直徑 |
φ75-φ220mm |
|
終孔直徑 |
75mm |
|
主動鉆桿 |
53/59*4200mm |
|
鉆桿直徑 |
φ50mm |
|
鉆孔傾角 |
90°～75° |
|
配套動力（柴油機） |
13.2KW 2200r/min |
|
結構重量/尺寸 |
850kg/2400*950*1400 |
|
立軸 |
|
立軸轉速 |
142 285 570r/min |
|
立軸行程 |
450mm |
|
卷?yè)P(yáng)機 |
|
單繩提升力 |
9.6KN |
|
單繩提升速度 |
0.41 0.82 1.64m/s |
|
卷筒直徑 |
φ140mm |
|
鋼絲繩直徑 |
φ9.3mm |
|
鋼絲繩容量 |
27m |
|
鉆塔 |
|
額定負荷 |
2t |
|
有效高度 |
6m |
|
塔腿規格 |
73mm |
|
泥漿泵 |
|
型號 |
BW95 |
|
流量 |
95L/min |
|
最大壓力 |
1.2Mpa |
|
往復次數 |
93次/min |
|
吸水管直徑 |
φ51mm*4.5m |
|
出水高壓管直徑 |
φ32mm*6m |
HZ-130YY液壓巖芯鉆機的使用說明
HZ-130YY液壓巖芯鉆機在很大程度上取決于鉆機應用的場合和鉆機工作效率的要求，不同型號的鉆機在選用鉆機鉆頭方面要有側重點，不能一概而論，選擇好的不如選擇合適的，只有將鉆機鉆頭應用的得當才能更加體現出鉆機的優勢。
HZ-130YY液壓巖芯鉆機中重要的是鉆頭的選擇，作為直接工作部分，鉆頭質量和材質的選擇非常重要，鉆頭型號有很多，根據鉆機的使用場合的不同，鉆頭又分為很多種類。金剛石復合片鉆頭采用自主研發的高性能PDC復合片作為切削齒。由于國產PDC片的磨耗比等較低，長期以來高性能復合片主要依賴進口。
HZ-130YY液壓巖芯鉆機的使用說明
根據鉆探巖性特點，金剛石復合片鉆頭并將抗沖擊性好的錐形齒、球形齒和高耐磨的平面齒組合裝配，優化了機械性能，金剛石復合片鉆頭**對硬巖層的抗沖擊能力。小型背包鉆機是一種主要適用于山嶺、交通和能源不便地區的小型輕便化取樣鉆孔設備。采用該鉆機取樣可代替?zhèn)鹘y(tǒng)的人工挖掘、槽探和井探等取樣。它不僅能加快取樣工作速度，而且能大量減少植被的破壞，保護環境。是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。單人背包式（淺層取樣）巖芯鉆機是世界上輕便的回轉式巖芯鉆探機，全部鉆探設備可單人背負工作，大鉆探深度可達23米，重量?jī)H為18kg，鉆探成本低應用范圍廣。
定制加工流程
HZ-130YY液壓巖芯鉆機的使用說明
HZ-130YY液壓巖芯鉆機在很大程度上取決于鉆機應用的場合和鉆機工作效率的要求，不同型號的鉆機在選用鉆機鉆頭方面要有側重點，不能一概而論，選擇好的不如選擇合適的，只有將鉆機鉆頭應用的得當才能更加體現出鉆機的優勢。
小型背包鉆機中重要的是鉆頭的選擇，作為直接工作部分，鉆頭質量和材質的選擇非常重要，鉆頭型號有很多，根據鉆機的使用場合的不同，鉆頭又分為很多種類。金剛石復合片鉆頭采用自主研發的高性能PDC復合片作為切削齒。由于國產PDC片的磨耗比等較低，長期以來高性能復合片主要依賴進口。
HZ-130YY液壓巖芯鉆機的使用說明
根據鉆探巖性特點，金剛石復合片鉆頭并將抗沖擊性好的錐形齒、球形齒和高耐磨的平面齒組合裝配，優化了機械性能，金剛石復合片鉆頭**對硬巖層的抗沖擊能力。小型背包鉆機是一種主要適用于山嶺、交通和能源不便地區的小型輕便化取樣鉆孔設備。采用該鉆機取樣可代替?zhèn)鹘y(tǒng)的人工挖掘、槽探和井探等取樣。它不僅能加快取樣工作速度，而且能大量減少植被的破壞，保護環境。是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。單人背包式（淺層取樣）巖芯鉆機是世界上輕便的回轉式巖芯鉆探機，全部鉆探設備可單人背負工作，大鉆探深度可達23米，重量?jī)H為18kg，鉆探成本低應用范圍廣。
介紹HZ-130YY液壓巖芯鉆機的保養注意事項
鉆機出廠后，一般規定有60小時左右的磨合期(有的稱為走合期)，這是制造工廠根據工程鉆機使用初期的技術特點而規定的。磨合期是保證工程鉆機正常運轉，降低故障率，延長其使用壽命的重要環節。但目前，部分用戶由于缺乏工程鉆機使用常識或是因?yàn)楣て诰o，或是想盡快獲得收益，而忽視新機磨合期的特殊技術要求。
1.發生松動
新加工裝配的零部件，存在著幾何形狀和配合尺寸的偏差，在使用初期，由于受到?jīng)_擊、振動等交變負荷，以及受熱、變形等因素的影響，加上磨損過快等原因，容易使原來緊固的零部件產生松動。
2.磨損速度快
由于新機器零部件加工、裝配和調整等因素的影響，其摩擦表面粗糙，配合面接觸面積較小，表面的承壓狀況不均。機器在運行過程中，零件表面的凹凸部分相互嵌合摩擦，磨落下來的金屬碎屑，又作為磨料，繼續參與摩擦，更加速了零件配合表面的磨損。
3.發生滲漏現象
由于機件的松動、振動和機器受熱的影響，機器的密封面以及管接頭等處，會出現滲漏現象，部分鑄造、加工等缺陷，在裝配調試時難以發現，但由于作業過程中的振動、沖擊作用，這種缺陷就被暴露出來，表現為漏(滲)油(水)。因此，磨合期容易出現滲漏現象。
4.操作失誤多
由于對機器的結構、性能的了解不夠(特別是新的操作者)，容易因操作失誤引起故障，甚至引起機械事故。如想要了解更多關于背包鉆機價格的詳細信息，歡迎致電我公司。
HZ-130YY液壓巖芯鉆機在很大程度上取決于鉆機應用的場合和鉆機工作效率的要求，不同型號的鉆機在選用鉆機鉆頭方面要有側重點，不能一概而論，選擇好的不如選擇合適的，只有將鉆機鉆頭應用的得當才能更加體現出鉆機的優勢。HZ-130YY液壓巖芯鉆機中重要的是鉆頭的選擇，作為直接工作部分，鉆頭質量和材質的選擇非常重要，鉆頭型號有很多，根據鉆機的使用場合的不同，鉆頭又分為很多種類。金剛石復合片鉆頭采用自主研發的高性能PDC復合片作為切削齒。由于國產PDC片的磨耗比等較低，長期以來高性能復合片主要依賴進口。HZ-130YY液壓巖芯鉆機的使用說明根據鉆探巖性特點，金剛石復合片鉆頭并將抗沖擊性好的錐形齒、球形齒和高耐磨的平面齒組合裝配，優化了機械性能，金剛石復合片鉆頭**對硬巖層的抗沖擊能力。小型背包鉆機是一種主要適用于山嶺、交通和能源不便地區的小型輕便化取樣鉆孔設備。采用該鉆機取樣可代替?zhèn)鹘y(tǒng)的人工挖掘、槽探和井探等取樣。它不僅能加快取樣工作速度，而且能大量減少植被的破壞，保護環境。是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。單人背包式（淺層取樣）巖芯鉆機是世界上輕便的回轉式巖芯鉆探機，全部鉆探設備可單人背負工作，大鉆探深度可達23米，重量?jī)H為18kg，鉆探成本低應用范圍廣。
