GH1-412QF一開一閉防水接近開關詳細介紹
接近開關在hangkong，hangtian技術以及工業生產中都有廣泛的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在anquan防盜方面，如資料檔案、財會、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。
因?yàn)槲灰苽鞲衅骺梢愿鶕?jù)不同的原理和不同的方法做成，而不同的位移傳感器對物體的“感知”方法也不同，所以常見的接近開關有以下幾種：
1、無源接近開關
2、渦流式接近開關
3、電容式接近開關
4、霍爾式接近開關
5、光電式接近開關
6、其它形式接近開關
晶體管接近開關作用以及應用范圍
晶體管接近開關的作用是在接近金屬體時動作、它在機床及其它設備中作無接觸、無壓力的行程監測的控制之用。在行程控制、定位控制以及各種保護控制等方面有廣泛的應用。
晶體管接近開關原理電路圖分析
現在應用較多的接近開關，是以晶體管振蕩為核心組成的無觸點開關，這種開關是當鐵磁靠近（無須接觸）它的晶體管振蕩器的空間磁場時，在鐵磁體內部產生渦流，消耗振蕩能量，使振蕩減弱，直*后停止振蕩；而當鐵磁體離開后，晶體管振蕩器重新恢復振蕩，即由振蕩器是否振蕩反鐵磁擋塊是否接近開關。接近開關具有反應迅速、定位、壽命長以及沒有機械碰撞等優點。目前已被應用于行程控制、定位控制以及各種保護控制等方面。下圖是某種接近開關的電路，它是由lc振蕩電路、開關電路及射輸出器三部分組成。由v1組成振蕩器，其中l(wèi)2、c2組成選頻電路，l1是反饋線圈，l3是輸出線圈，這三線圈繞在同一磁芯上，如圖a所示。當鐵磁體沒有靠近開關的感應頭時，振蕩電路維持振蕩，l3上有交流輸出，經二管vd1整流后使v2獲得足夠偏流而工作于飽和導通狀態，此時uce2≈0,v3截止，射輸出器無輸出，接在輸出端的繼電器ka不通電。當鐵磁體接近感應頭時，鐵磁體感應產渦流，由于渦流的去磁作用，削弱l1與l2之間的耦合，使得反饋量不足以維持振蕩，因而振蕩器被迫停振，l3上無交流輸出，v2截止，若r7>>r5，此時uce2≈ucc，射輸出器輸出也接近ucc，使繼電器ka通電動作。圖c是接近開關動合觸點的符號。v3采用射輸出，是為了提高帶負載能力。rf為正反饋電阻，當電路停振時，通過它把v2的集電電壓反饋一部分到v1的發射，使發射電位提高，以保證振蕩電路迅速而可靠的停振，而當電路起振時，uce2≈0,無反饋電壓，使振蕩電路迅速恢復振蕩，使開關的動作更為迅速和準確。
一般接近開關有兩種安裝方式：
齊平安裝和非齊平安裝；齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝一般，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因?yàn)椋梢札R平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶。

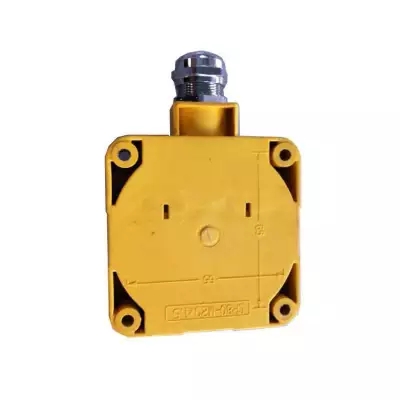

GH1-412QF一開一閉防水接近開關
